РАСЧЕТ ЦИЛИНДРИЧЕСКИХ ШЕСТЕРЕН ЗАДНЕГО МОСТА АВТОМОБИЛЯ ЗИЛ-130
В результате расчета зубьев цилиндрических шестерен на изгиб,
проведенного по той же методике, что и расчет шестерен коробки передач,
напряжение изгиба в шестернях с угловой коррекцией зуба оказалось

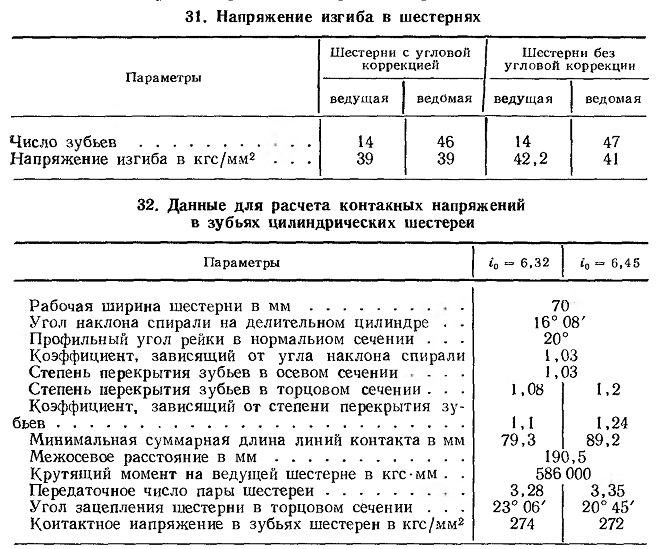

несколько меньше напряжений в шестернях без угловой коррекции (табл.
31). Расчет проводился для максимального крутящего момента двигателя Ме
= 41 кгс-м при включенной первой передаче в коробке передач.
Расчет цилиндрических шестерен на контактные
напряжения производился по методике, изложенной в книге И. И. Дымшица 1
(табл. 32). Контактные напряжения в шестернях с угловой коррекцией
(главная передача с £0 = 6,32) и в шестернях без угловой коррекции
(главная передача с i0 = 6,45) практически одинаковы»
