Бак для рабочей жидкости самосвала ЗИЛ-ММЗ-554
Разборка и сборка бака для рабочей жидкости самосвала ЗИЛ-ММЗ-554
Перед снятием бака (см. рис. 16) сливают из
него масло, для чего вывертывают из днища бака пробку 10 сливного
отверстия, затем отъединяют трубопроводы низкого давления и сливной.
Трубопроводы присоединены к баку резиновыми шлангами. Необходимо сначала
освободить трубопроводы, отвернув болты скоб крепления трубопроводов к
надрамнику и, ослабив крепления, вывести трубопроводы из скоб. Затем
снять стяжки крепления шлангов на патрубках бака и снять шланги.
Отвернуть болты крепления бака к кронштейнам лонжерона и снять бак.
Отвернуть крышку заливной горловины и извлечь сетчатый фильтр 8. Из
крышки извлекается волосяной фильтр 5, если он засорен. Фильтры
промывают в керосине или дизельном топливе.
Чтобы снять фильтр 3 тонкой очистки, отвернуть четыре болта крепления
крышки и .вынуть фильтр. Затем из корпуса 2 (см. рис. 17) фильтра
извлечь фильтрующий патрон, надетый на трубку 1 перепускного клапана.
Сборку бака выполнять в последовательности,
обратной разборке.
Уход за баком для рабочей жидкости заключается в периодической
(установленной сроками технического обслуживания) промывке фильтров
заливной горловины, крышки заливной горловины и тонкой очистки. Промывку
фильтрующих элементов фильтра тонкой очистки следует выполнять при
проведении ТО-2.

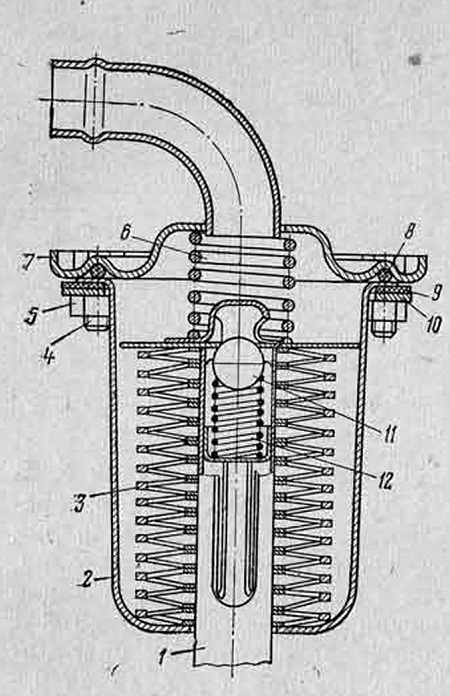

Рис. 17. Фильтр бака
