Самосвал ЗИЛ-ММЗ-4502. Гарантии завода-изготовителя и порядок предъявления рекламаций

Мытищинский машиностроительный завод принимает рекламации на отдельные детали, пришедшие в негодность по вине завода, до истечения гарантийного срока.

Гарантийный срок устанавливается в течение 12 месяцев со дня ввода автомобиля-самосвала в эксплуатацию, но не позднее 6 месяцев с момента прибытия на станцию назначения, и при условии пробега автомобиля не более 25000 км.

В течение гарантийного срока завод бесплатно заменяет по принятым заводом рекламациям, потребителя дефектные и преждевременно пришедшие в негодность по вине завода детали при условии соблюдения правил эксплуатации, изложенных в настоящей инструкции и при предъявлении заводу акта рекламации и дефектных деталей.

В акте па дефектные детали, составленном компетентной комиссией должны быть указаны:

1) .время -и место составления акта;

2) лица, составляющие акт, с указанием занимаемых ими должностей;

3) наименование и полный почтовый адрес хозяйства;

4) модель и номер автомобиля-самосвала, номер шасси и номер двигателя;


5) условия эксплуатации, -характер преимущественно перевозимых грузов,^ пройденное число, километров, характеристика дорог;

‘6) номер паспорта, акта-накладной, по которой автомобиль-самосвал получен с завода, с указанием их даты:

7) наименование дефектной детали;

8) подробное описание дефектов, с указанием причин вызвавших дефекты и обстоятельств, при-которых они обнаружены;

9) заключение комиссии, составивший акт о причинах дефекта.

Комиссия должна состоять из лиц, хорошо знающих устройство и требования но эксплуатации автомобиля-самосвала (инженер-автомобилист, автомеханик, начальник гаража), представителя Госавтоинспекции или компетентного представителя незаинтересованного хозяйства.

Акт должен, быть составлен в пятидневный срок с момента обнаружения дефектов, и направлен заводу в течение 20 дней с момента составления.

Самосвал ЗИЛ-ММЗ-4502. Краткая инструкция по транспортированию железнодорожным и водным транспортом



Погрузку и разгрузку автомобиля-самосвала можно производить краном и только с помощью специального грузозахватного приспособления, изображенного на рис. 30.

Попытки грузить автомобиль-самосвал без этого приспособления неизбежно приведут к порче крыльев, кабины и кузова.

Перед погрузкой или разгрузкой автомобиля-самосвала необходимо убедиться в надежности крепления грузозахватного приспособления.

Чертежи специальных грузозахватных приспособлений могут быть высланы по запросу.

Крепление автомобилей на транспортных средствах должно производиться по соответствующим инструкциям железнодорожного я водного транспорта.

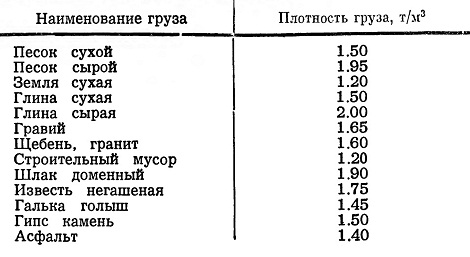

Таблица плотности некоторых строительных грузов

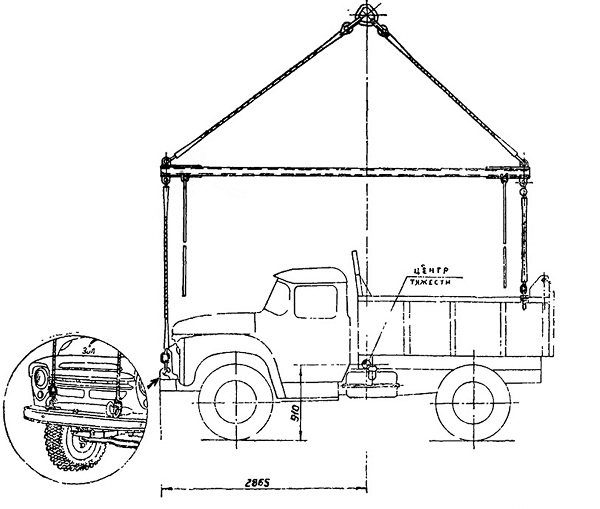

Рис. 30. Схема строповки и расположение центра тяжести

Самосвал ЗИЛ-ММЗ-4502. ОГЛАВЛЕНИЕ

Введение 3

ЧАСТЬ ПЕРВАЯ

Техническое описание ....

Назначение и технические данные Самосвальная установка ....

Устройство и работа самосвальной установки Коробка отбора мощности ....

Насос ........

Кран управления .

Гидрораспределитель .....

Гидроцилиндр ......

Ограничительный клапан ....

Гидробак.......

Трубопроводы......

Кузов........

Упор кузова ......

Иадрамннк.......

Держатель запасного колеса

ЧАСТЬ ВТОРАЯ

Инструкция по эксплуатации......41

Меры безопасности........41

Работа на автомобиле-самосвале.....41

Возможные неисправности и методы их устранения . 44

Регулировки узлов самосвальной установки . . М

Техническое обслуживание самосвальной установки . 4О

Смазка н заправка самосвальной установки . . . 50

Карта смазки .........52

Гарантии завода изготовителя и порядок предъявления

рекламации ..........54

ПРИЛОЖЕНИЯ:

1. Краткая инструкция по транспортированию железнодорожным и водным транспортом . . 55

2. Таблица плотности некоторых строительных грузов 50
