3.11.

Самосвал ЗИЛ-ММЗ-4502. Надрамник



Надрамник (рис. 25) сварной конструкции, предназначен для установки на шасси автомобиля узлов самосвальной установки.

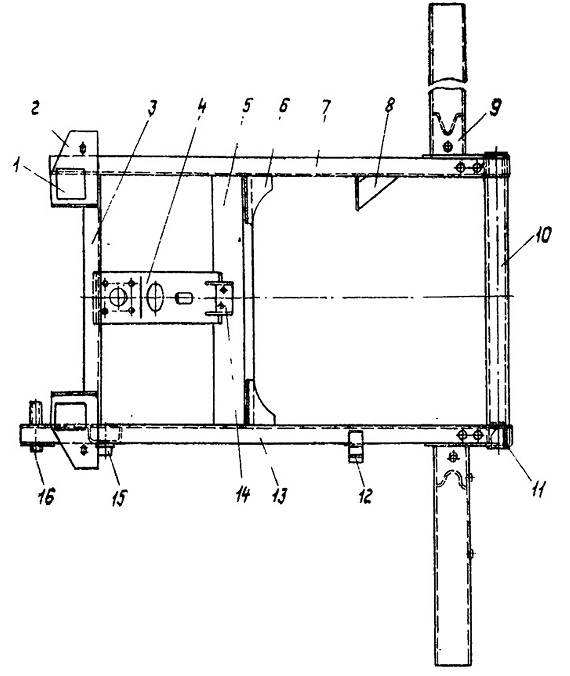

Рис. 25. Надрамник:
1 — опора; 2 — накладка; 3 — передняя поперечная балка; 4 — кронштейн нижней опоры гидроцилиндра; 5 — средняя поперечная балка; 6— косынка; 7, 13 — лонжероны; 8 —кронштейн крепления, рессоры автоматического управления задним бортом; 9 —кронштейн крепления брызговика, задних фонарей и государственного номерного знака; 10 — труба; 11, 16 — втулки; 12 —кронштейн фиксации упора кузова в транспортном положении; 14 — кронштейн крепления ограничительного клапана; 15 — ось упора кузова

Он состоит из двух лонжеронов 7 и 13 швелерного сечения, соединенных между собой двумя поперечными балками 3 и 5 и трубой 10.

К лонжеронам приварены накладки 2 с металлическими опорами 1, на которые опирается кузов и кронштейны 9 для крепления брызговиков.

На концах трубы 10 запрессованы металлокерамические втулки 11, в которых поворачивается вал опрокидывания кузова.

Надрамник кренится к раме автомобиля 2 (рис. 26) с помощью кронштейнов 6 и болтов 4.

Между лонжеронами надрамника и рамы автомобиля устанавливаются деревянные брусья 5 и металлические прокладки 3, воспринимающие повышенные усилия при разгрузке кузова.

В процессе эксплуатации необходимо следить за состоянием мест крепления надрамник к раме автомобиля и при необходимости подтягивать ослабевшие соединения.

При износе опорных пластин 1, они должны быть восстановлены приваркой накладок, а при износе металлокерамических втулок 11 (см. рис. 25) их нужно заменить новыми.

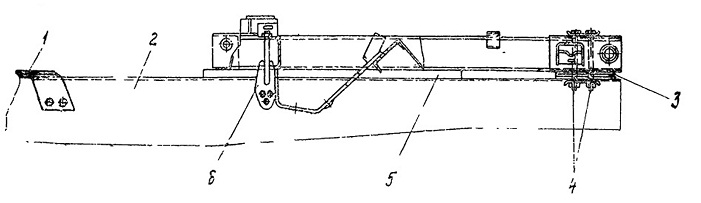

Рис. 26. Крепление надрамника:
1 — опорная пластина; 2 — рама автомобиля; 3 — металлические прокладки; 4 — болты крепления надрамника; 5 — деревянный брус; 6 — кронштейн крепления надрамника
