ПРЕДОХРАНИТЕЛИ АВТОМОБИЛЯ ЗИЛ-157К



Предохранители защищают приборы электрооборудования и провода от перегрузки большим током.

В системе электрооборудования автомобиля устанавливаются четыре предохранителя. Три из них вибрационные и один кнопочный.

Вибрационный предохранитель на 20 а смонтирован на центральном переключателе (рис. 78, а) света и защищает цепи приборов освещения и световой сигнализации. Клеммы 1 и 5 центрального переключателя связаны между собой через замкнутые контакты 7 предохранителя 6. Подвижный контакт предохранителя укреплен на биметаллической пластине 8, которая при прохождении по ней тока нагревается и благодаря различным коэффициентам линейного расширения составляющих ее металлов изгибается, размыкая контакты 7 при токе, превышающем 20 а. При охлаждении пластина распрямляется и снова замыкает контакты.

Работа предохранителя сопровождается снижением накала ламп приборов и щелчками его контактов. Как только это замечено, необходимо немедленно отыскать цепь, в которой произошло замыкание, и устранить неисправность. При невозможности немедленного устранения неисправности нужно отключить поврежденную цепь, переведя стержень переключателя в другое положение.





Два других вибрационных предохранителя на 6 а каждый устроены и действуют аналогично предохранителю, описанному выше. Они выполнены в одном блоке ПР510-А (рис. 82, а), установленном на распорке переднего щита кабины, и защищают цепи электродвигателей отопителя и вентилятора кабины, указателей поворота и контрольных приборов.

Кнопочный предохранитель ПР2-Б на 20 а защищает цепи звукового сигнала, подкапотной и переносной ламп. Он тоже установлен на распорке переднего щита кабины.

В корпусе 9 (рис. 82, б) предохранителя на винте 15 закреплена биметаллическая пластина 12, концы которой замыкают контакты 8 и 13, связанные с выводными клеммами (винт 14). При прохождении по цепи тока пластина, нагреваясь, изгибается и при токе свыше 20 а размыкает контакты, разрывая цепь. Пройдя

через нейтральное положение, пластина после остывания в исходное положение не возвращается. Для замыкания цепи необходимо нажать на кнопку 10, которая возвращает биметаллическую пластину в исходное положение.

Предохранитель регулируют винтом 15 при его сборке на за-воде-и згото вителе.

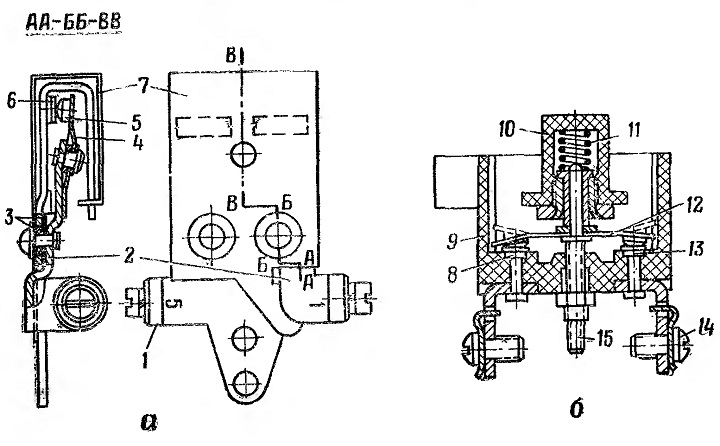

Рис. 82. Предохранители: а — вибрационный; б — кнопочный; 1— основание клеммы 5; 2 — основание клеммы 1; 3 и 7—изоляционные прокладки; 4 и 12— биметаллические пластины; 5 — подвижный контакт; 6, 8 и 13 — неподвижные контакты; 9 — корпус; 10— кнопка; 11 — пружина; 14 — винт крепления наконечника провода; 15 — регулировочный винт
