ЗВУКОВОЙ СИГНАЛ С56-Г АВТОМОБИЛЯ ЗИЛ-157К





Звуковой сигнал (рис. 81) электрический, безупорный, вибрационный.

Он установлен слева под капотом двигателя и крепится двумя болтами, рессорной подвеской и кронштейном к переднему щиту кабины. Одна клемма 1 сигнала соединяется с кнопочным предохранителем ПР2-Б, закрепленным на распорке переднего щита кабины, другая — с неподвижным контактом включателя на рулевом колесе. Подвижный контакт включателя при нажатии на кнопку замыкает цепь сигнала на массу.

В корпусе 14 сигнала закреплен сердечник 11 электромагнита с обмоткой 10. Стержень 5 соединяется жестко с плоской пружиной 12, якорем 6, мембраной 9 и резонаторным диском 7. Пружина 3 прижимает подвижный контакт к неподвижному, закрепленному на пластине 4. Параллельно контактам для искрогашения включен конденсатор 2.

При замыкании цепи сигнала включателем через обмотку 10 проходит ток, намагничивающий сердечник 11. Якорь 6 притягивается к сердечнику, изгибая при этом мембрану 9 и плоскую пружину 12. Одновременно якорь изгибает пружину 3, размыкая контакты. Электрическая цепь при этом разрывается, а упругие силы мембраны и пружины возвращают стержень 5 в исходное положение, и процесс снова повторяется. Упругие колебания мембраны возбуждают звуковые колебания. Силу и тембр звучания сигнала в случае нарушения его работы можно в некоторых пределах отрегулировать винтом 13, изменяя натяжение пружины 3. Включатель сигнала смонтирован в средней части рулевого колеса.

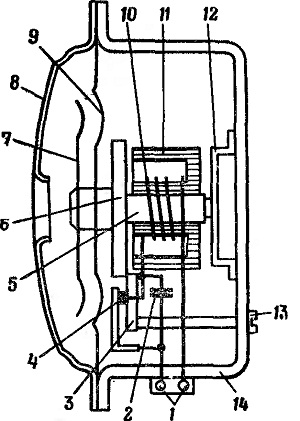

Рис. 81. Схема звукового сигнала:
1 — клеммы; 2 — конденсатор; 3 — пружина с подвижным контактом; 4 — пластина с неподвижным контактом; 5—стержень мембраны и якоря; 6 — якорь; 7 — резона горный диск; 8 — крышка корпуса; 9— мембрана; 10— обмотка электромагнита; 11 — сердечник электромагнита; 12 — плоская пружина; 13—регулировочный винт; 14
