Прерыватель тока указателей поворота РС57-В автомобиля ЗИЛ-157К



Прерыватель служит для получения мигающего светового сигнала.
На панели 15 (рис. 79), завальцованной в цилиндрический алюминиевый корпус, кронштейном 14 крепится стальной сердечник 13 с обмоткой 12. К сердечнику крепится изолированный от него кронштейн 10 с неподвижным контактом и якорь 9 с подвижным контактом. К якорю 9 крепится тонкая нихромовая струна 8. Другой конец струны заделан в стеклянную бусину 6.

При включенном зажигании и нейтральном положении переключателя 2 указателей струна оттягивает якорь, поэтому контакты разомкнуты.

При отклонении флажка переключателя 2 в одно из рабочих положений в зависимости от направления поворота от положительной клеммы аккумуляторной батареи через кронштейн 14, сердечник 13, якорь 9, струну 8, сопротивление 7, обмотку 12, контакты переключателя 2 и нити ламп 3, t и 19 на массу проходит ток. Накала ламп при этом практически нет, так как в цепь включено сопротивление 7. От нагрева током натяжение струны 8 уменьшается, и якорь 9 притягивается к намагниченному сердечнику 13. При этом контакты замыкаются, шунтируя струну и сопротивление. Пока контакты замкнуты, струна остывает, что приводит к новому размыканию контактов. Этот процесс повторяется с частотой 60—120 размыканий в минуту.
При каждом замыкании контактов загораются контрольная лампа в кабине водителя, передняя и задняя лампы — указателей

поворота той стороны, в которую совершается поворот. Нити другой пары ламп указателей поворота практически не накаливаются, так как они подключаются через контрольную лампу в 1 св, нить которой обладает большим сопротивлением.

Винт 5 служит для регулировки частоты мигания ламп путем изменения натяжения струны и зазора между контактами.

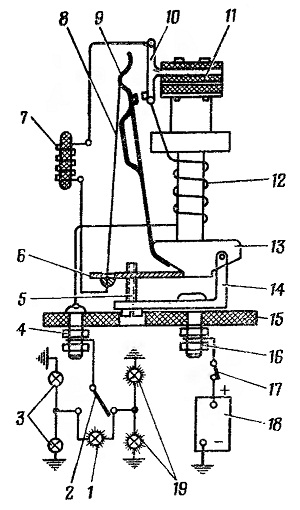

Рис. 79. Схема включения прерывателя тока в цепи передних и задних фонарей — указателей поворота:
1 — контрольная лампа указателей поворота; 2— переключатель указателей поворота; 3 — лампы переднего и заднего фонарей левой стороны автомобиля; 4 — клемма CЛ; 5 — регулировочный винт; 6 — стеклянная бусина; 7 — сопротивление; 8 — струна; 9 —
якорь с подвижным контактом; 10 — кронштейн с неподвижным контактом; 11— изоляционная прокладка; 12 — обмотка сердечника; 13 — сердечник; 14 — кронштейн сердечника; 15 — изоляционная панель; 16 — клемма В; 17 — включатель зажигания; 18 — аккумуляторная батарея; 19 — лампы переднего и заднего фонарей правой стороны автомобиля
