Задние фонари ФП101 и ФШ01-Б автомобиля ЗИЛ-157К

Задние фонари почти не отличаются по конструкции. Правый задний фонарь ФП101 не имеет линзы для освещения номерного знака. Крепится он к задней стенке инструментального ящика.

Левый задний фонарь ФП101-Б снабжен линзой для освещения номерного знака автомобиля. Крепится он на кронштейне номерного знака.

Корпус 17 (рис. 76,6) фонаря разделен перегородкой на две части. В нижней части установлена одноконтактная лампа 14 на 3 св. Через красный пластмассовый рассеиватель 20 эта лампа дает габаритный свет, а через рассеиватель 13 белого стекла освещает номерной знак.

В верхней части фонаря установлена одноконтактная лампа 18 на 21 св. Эта лампа через рассеиватель 20 дает яркий световой сигнал начала торможения и включается пневматическим включателем, вмонтированным в тормозной кран. Для доступа к лампам необходимо снять рассеиватель.

Наконечники проводов питания ламп крепятся к колодке 16 винтами и закрыты защитным кожухом 15.

При установке светомаскировочных устройств вместо рассеивателя 20 на задний фонарь устанавливают светомаскировочную

насадку, а линзу освещения номерного знака закрывают вставкой с прорезью, ограничивающей освещенность номерного знака.

В ободке 1 (рис. 77) насадки закреплены защитное стекло 7 и вставка 9, прямоугольные прорези которой закрыты красным светофильтром 6, а овальное окно закрыто синим светофильтром 3. На ободке осью 4 закреплена крышка 5, которая фиксируется в положении II (режим М3) держателем 2, а при положении I (режим НЗ) держателем 8. При торможении на режиме М3 виден тонкий пучок синего света через отверстие И в крышке. Прямоугольные прорези вставки 9, закрытые красным светофильтром 6 и освещенные изнутри лампой в 3 св, на режиме М3 служат водителю сзади идущего автомобиля индикатором расстояния. Если водитель видит четыре красных световых пятна, то дистанция мала и ее нужно увеличить; если все пятна сливаются, то дистанция слишком велика и ее нужно сократить. При нормальной дистанции водитель видит только два световых пятна.

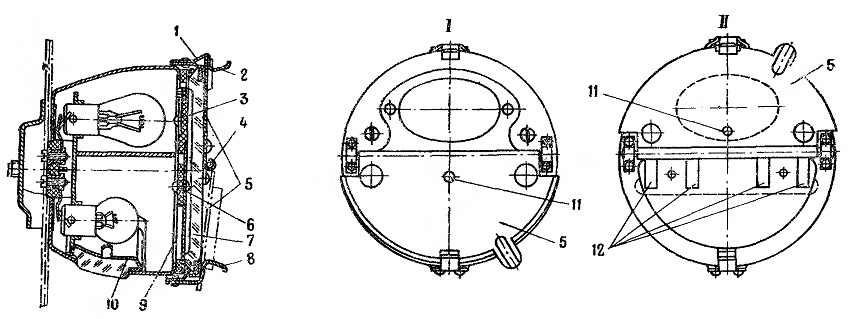

Рис. 77. Задний фонарь со светомаскировочной насадкой:

I — положение крышки при режиме НЗ; II— положение крышки при режиме М3; 1 — ободок насадки; 2 и 8 — пружинные держатели крышки; 3 — синий светофильтр; 4 — ось крышки; 5 — крышка; 6 —- красный светофильтр; 7 — защитное стекло; 9 — светомаскировочная вставка в сборе; 10—светомаскировочная вставка линзы освещения номерного знака;
11 — отверстие в крышке 5; 12 — индикатор расстояния
