Фары ФГ1-А2 автомобиля ЗИЛ-157К
Фары (рис. 75, а) открытые, установлены на крыльях автомобиля и защищены
от повреждения решетками. Крепится фара болтом 1, фасонной шайбой 2 и
гайкой к кронштейну, закрепленному на крыле. Сферическое гнездо на
корпусе фары и сферическая поверхность кронштейна позволяют изменять
положение фары при регулировке направления ее светового пучка.
В корпусе И фары с помощью внутреннего 7 и наружного 3 ободков закреплен
полуразборный оптический элемент, состоящий из алюминированного
отражателя 10, рассеивателя 5 и патрона ./2 с лампой 6. Двухнитевая
лампа фары имеет мощность 50 вт с нитью дальнего света и 40 вт с нитью
ближнего света.
Фланец лампы обеспечивает нити дальнего света точное размещение в фокусе
отражателя, а нить ближнего света смещена вверх.
Патрон лампы разборный.
Рассеиватель фары стеклянный: Форма внутренней поверхности позволяет
растянуть пучок света в поперечном направлении для улучшения
освещенности дорожного полотна. Края рассеивателя завальцованы в
отражателе и уплотнены резиновой прокладкой 9.
При оборудовании автомобиля светомаскировочными устройствами к фаре
крепится специальным ободком светомаскировочная насадка (рис. 75,б).
К стальному диску 20 насадки крепится шарнирно крышка 18 с козырьком и
двухрядной линзой 19 из сине-зеленого стекла в сборе. В положении I
(режим М3) опущенная крышка фиксируется защелкой 21. Свет излучается
через линзу 19. В положении II (режим НЗ) поднятая крышка фиксируется
ушком 16 и фиксатором 17. Свет излучается через отверстие в диске 20.

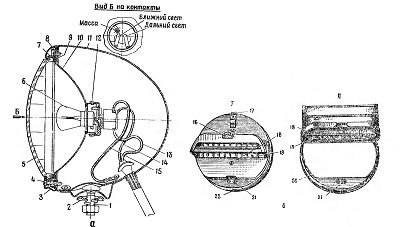

Рис. 75. Фара:
б — без светомаскировочной насадки; б— светомаскировочная насадка (I —
крышка закрыта, II — крышка открыта); 1 — болт крепления; 2 — шайба; 3 —
наружный ободок; 4 и 8—винты; 5 — рассеиватель; 6 — лампа; 7— внутренний
ободок; 9—прокладка; 10— отражатель: 11 — корпус; 12 — патрон; 13 —
провод к нити дальнего света; 14—провод к нити ближнего света: 15 —
массирующий провод; 16 ушко;
17 — фиксатор установки крышки с козырьком в положении II, 18 — крышка с
козырьком; 19 — линза; 20— диск насадки; 21 — пружинная защелка фиксации
крышки с козырьком в положении I; 22—выступ для фиксации положения
насадки в ободке
