Распределитель зажигания Р51 (рис. 72) автомобиля ЗИЛ-157КГ экранированный.

На корпусе распределителя установлен литой разборный

экран 4, закрепленный пружинной скобой 3. Экранирующий шланг проводов к свечам крепится зажимной гайкой к основанию экрана 4. Экранирующий шланг провода высокого напряжения от катушки зажигания крепится к экрану зажимной гайкой 2, провод фиксируется от перемещения, как и у катушки зажигания, конусной резиновой втулкой, вложенной под зажимную гайку. Конструкция низковольтной клеммы 5 позволяет присоединять экранированный провод низкого напряжения, конец которого предварительно присоединяют к одноштыревой вилке. Штепсельный разъем для присоединения экранированных проводов низкого напряжения к клеммам распределителя, генератора, реле-регулятора и фильтров по конструкции одинаков. Чтобы присоединить одноштыревую вилку, конец провода нужно зачистить на длине 20 мм, надеть на него зажимную гайку 17 и конусные втулки 13 и 14, заправить металлическую оплетку 12 между втулками, скрепить их с помощью усиков и обрезать оплетку вровень с краями втулок. Затем надеть резиновую втулку 11, а токонесущую жилу 10 провода пропустить через отверстие в вилке 7 и уложить его одним витком вокруг ее резьбовой части. Затем надеть опорную чашку 16 и пружинную шайбу 9, после чего туго затянуть гайку 8. При сборке нужно следить, чтобы жилки оплетки не касались токонесущих частей вилки. При затяжке зажимной гайки необходимо избегать закручивания оплетки 12 провода.

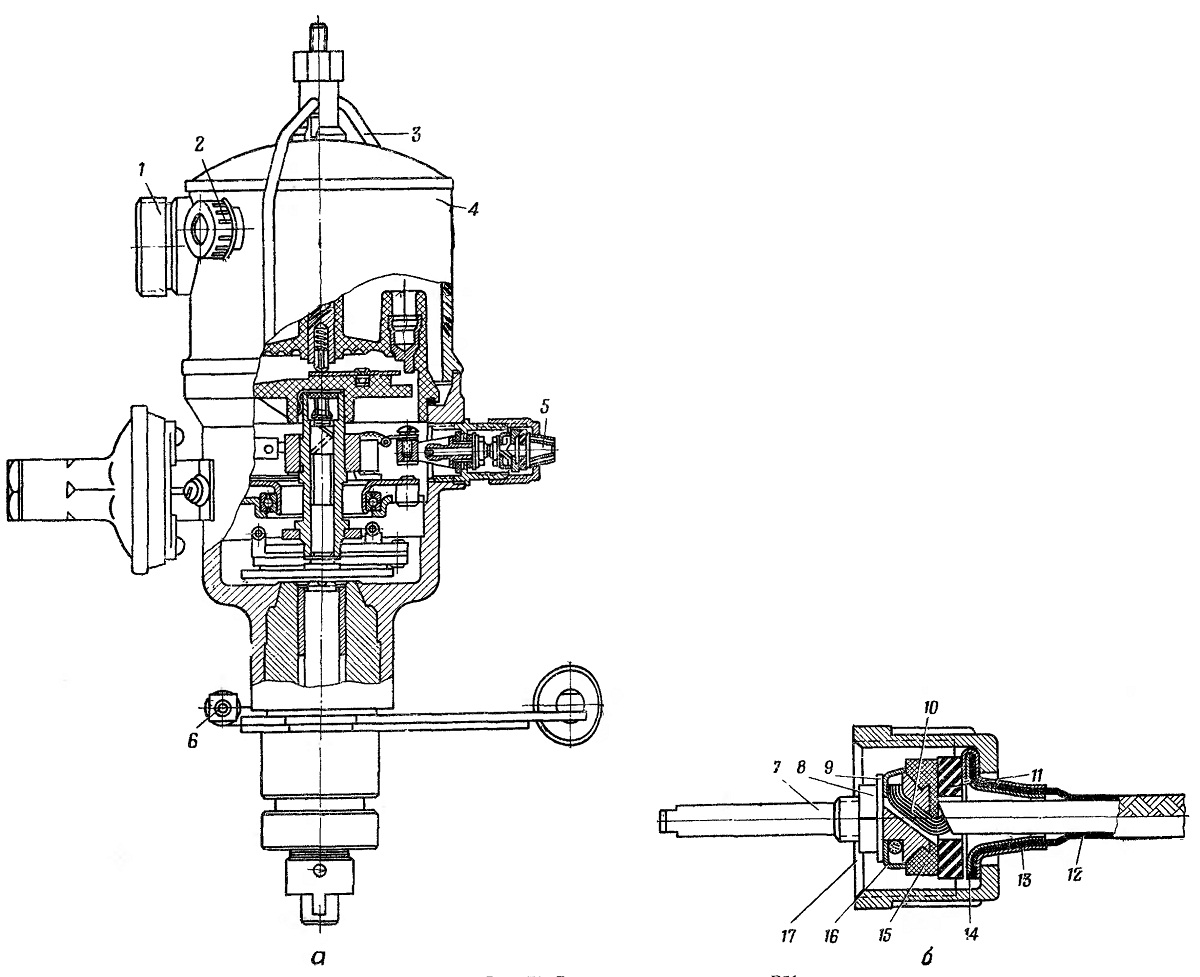

Рис. 72. Распределитель зажигания Р51:
а — распределитель; б— вилка экранированного низковольтного провода: 1 — основание зажимной гайки крепления экранирующего шланга проводов к свечам; 2 — зажимная гайка крепления экранирующего шланга высоковольтного провода от катушки зажигания; 3 — скоба крепления экрана; 4 — экран крышки распределителя; 5 — низковольтная клемма для присоединения экранированного провода с деталями крепления вилки; 6 — стяжной болт подвижной пластины октан-корректора; 7 — вилка; 8 — гайка; 9 — шайба; 10 — жила провода; 11—втулка; 12 — экранирующая оплетка; 13 — наружная конусная втулка: 11 — внутренняя конусная втулка; 15 текстолитовая шайба; 16 опорная чашка; 17 - зажимная гайка
