МОНТАЖ КРОНШТЕЙНОВ ШТУЦЕРОВ И ТРУБОПРОВОДОВ ГАЗОВОЙ СИСТЕМЫ НА ЗИЛ-138
1. Вставьте в кронштейн 138-4408107 с наружной стороны штуцер 300417-01,
наверните гайку 250638-П8 и окончательно затяните ее (только для
автомобиля ЗИЛ-138).
2. Отверните гайки крепления заднего хомута первого воздушного баллона.
3. Установите собранный кронштейн штуцером вверх на концы заднего хомута
первого воздушного баллона и заверните гайки крепления хомута.
4. Наденьте на передний конец трубки 138-4408091 от
баллона к вентилю накидную гайку 305309-01 и уплотнительный ниппель
306350-01, наверните гайку на штуцер 300417-01 и окончательно ее
затяните.
5. Вставьте в кронштейн 138Д2-4408107 с наружной стороны тройник
305344-П8 средним выводом в отверстие кронштейна, наверните гайку
305309-01 и окончательно затяните ее (только для автомобилей ЗИЛ-138В1 и
ЗИЛ-138Д1).
6. Совместите отверстия в кронштейне с отверстиями в правом лонжероне
рамы изнутри между хомутами крепления воздушного баллона, вставьте в них
болты 201497-П8, с наружной стороны рамы наденьте на болты шайбы
252136-П2, наверните гайки 250512-П8, окончательно затяните их.
7. Наденьте на передний конец трубки 138Д2-4408070 от баллона к
переходнику накидную гайку 305309-01, уплотнительный ниппель 306350-01,
наверните гайку на задний вывод тройника 305344-П8 и окончательно
затяните ее.
8. Совместите отверстие скобы 306736-П8 с отверстием в правом лонжероне
снаружи у второй поперечины рамы, вставьте в отверстия болт 201497-118,
наденьте на болт шайбу 252136-П2, наверните гайку 250512-П8, заведите
под скобу трубку 138Д2-4408070 от баллона к переходнику и окончательно
затяните гайку.
9. На передний конец трубки 138Д2-4408071 от баллона к переходнику
наденьте накидную гайку 305309-01, уплотнительный ниппель 306350-01,
наверните гайку на средний вывод тройника 305344-П8 и окончательно
затяните ее.
10. Совместите отверстие скобы 306736-П8 с отверстием в левом лонжероне
снаружи у второй поперечины рамы, вставьте в отверстие болт 201497-П8,
наденьте на болт шайбу 252136-П2, наверните гайку 250512-П8, заведите
под скобу трубку 138Д2-4408071 от баллона к переходнику и окончательно
затяните гайку.
11. Наденьте на шланг высокого давления 138-4408110 накидную гайку
305390-01, уплотнительный ниппель 306350-01, наверните один конец
гибкого шланга на штуцер 300417-01.
Для автомобиля ЗИЛ-138 соберите другой конец гибкого шланга 138-4408110
с гайкой 305309-01 и уплотнительным ниппелем 306350-01, наверните гайку
на фланцевый штуцер 300417-01, установленный на кронштейне 138-4408107
правого лонжерона, и окончательно затяните ее.
Для автомобилей ЗИЛ-138В1 и ЭИЛ-138Д2 соберите другой конец гибкого
шланга 138-4408110 G гайкой 305309-01 и уплотнительным ниппелем
306350-01, наверните гайку на передний вывод тройника 305344-П8,
установленного на кронштейне 138Д2-4408107 правого лонжерона, и
окончательно затяните ее.
12. Соберите шланг высокого давления 138-4408108 с гайкой 305309-01 и
уплотнительным ниппелем 306350-01, наверните гайку на нижний штуцер
электромагнитного клапана, расположенного на щите передней части кабины,
и окончательно затяните ее.
13. Соберите другой конец шланга высокого давления
с гайкой 305309-01 и ниппелем 306350-01, наверните гайку на штуцер
испарителя и окончательно затяните ее.
14. Соберите трубку 138-4408103-Б с накидной гайкой 305309-01 и
уплотнительным ниппелем 306350-01, наверните гайку на штуцер газового
фильтра редуктора.
15. Соберите другой конец трубки 138-4408103-Б с накидной гайкой
305309-01 и уплотнительным ниппелем 306350-01, наверните гайку на штуцер
испарителя и окончательно затяните ее.
Установка газовых баллонов. Крепление газового баллона на автомобиле
ЗИЛ-138 показано па рис. 27, а.
1. Совместите овальные отверстия стяжки 138-4401025-Б с отверстиями в
кронштейне газового баллона 138-4401020, наденьге на два болта 201540-П8
плоские шайбы 252007-П8, вставьте сверху в совмещенные отверстия,
наденьте на них пружинные шайбы 252137-П2 и наверните гайки 250514-П8.
2. Совместите овальные отверстия в задней стяжке 138-4401037 с
отверстиями в кронштейне 138-4401020 газового баллона, возьмите два
болта 201540-П8, наденьте на них плоские шайбы 252007-П8, вставьте
сверху в совмещенные отверстия, наденьте на них пружинные шайбы
252137-П2 и наверните от руки гайки 250514-П8.
3. Сместите передний кронштейн крепления газового баллона в овальных
отверстиях стяжек в сторону увеличения радиуса обхвата газового баллона
и окончательно закрепите гайки.
4. То же самое сделайте и с задним кронштейном.
5. Вставьте хомут 138-4401060 длинным концом во внутреннее отверстие
передней стяжки, наденьте на него распорную втулку 138-4401061, шайбу
305614-П2, наверните гайку 250559-П8 так, чтобы резьба стержня хомута
выступала на 15—25 мм за ее пределы.
6. Собранную переднюю стяжку с кронштейном и хомутом проложите над левым
деревянным брусом платформы, совместите отверстия кронштейна с
отверстиями в левом лонжероне, вставьте с внутренней стороны лонжерона
два болта 201540-П8 в средние отверстия кронштейна, наденьте пружинные
шайбы 252137-П2, наверните на них гайки 250514-П8.
7. Вставьте с внутренней стороны лонжерона два болта 201497-П8 в верхнее
и нижнее отверстия кронштейна, наденьте на них пружинные шайбы
252136-П8, наверните гайки 250512-П8.
8. Окончательно затяните гайки крепления кронштейна газового баллона к
лонжерону.
9. Возьмите собранную заднюю стяжку с кронштейном и хомутом и проложите
над верхним брусом платформы по правую сторону запасного колеса,
совместите отверстия кронштейна с отверстиями в лонжероне рамы, вставьте
с внутренней стороны лонжерона три болта 201540-П8, наденьте пружинные
шайбы 252137-П2, наверните на них гайки 250514-П8.
10. Окончательно затяните гайки крепления заднего кронштейна газового
баллона к лонжерону.

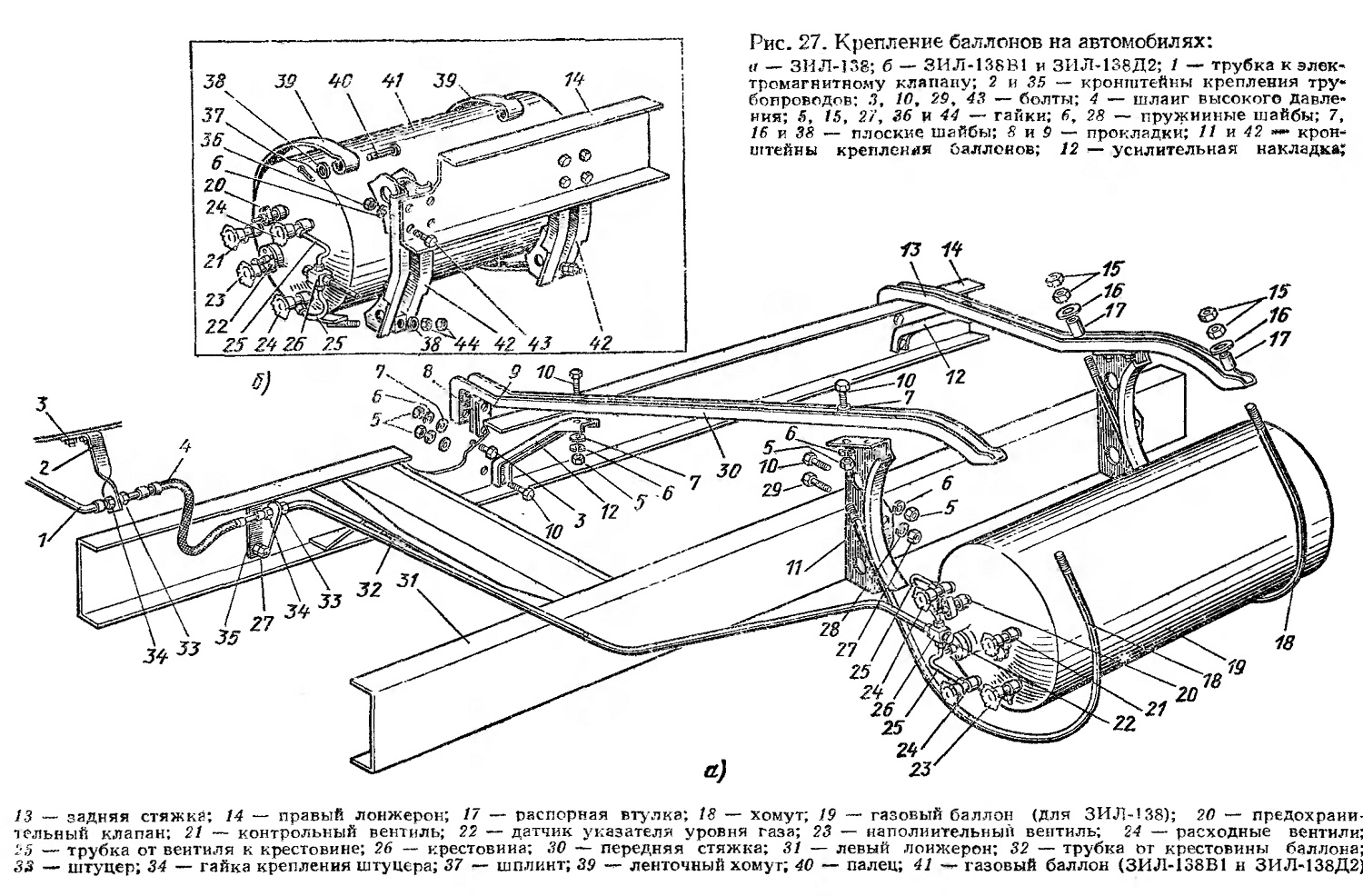

Рис. 27. Крепление баллонов на автомобилях
11. Совместите отверстия в передней стяжке с
отверстиями в правом лонжероне, при наличии зазора между лонжеронами и
стяжкой вставьте прокладки 138-4401034 или 138-4401033. Вставьте в
совмещенные отверстия два болта 201544-П8, наденьте плоские шайбы
252007-П8 и пружинные шайбы 252137-П2, наверните гайки
250514-П8 и окончательно затяните их.
12. Точно так же закрепите задний конец второй стяжки на правом
лонжероне. Прокладки 138-4401034 и 138-4401033 устанавливайте по мере
надобности. Число прокладок определяется величиной зазора между
лонжероном и стяжкой.
13. Совместите отверстия усилительной накладки 138-4401039 с отверстиями
в правом лонжероне для подвески газового баллона; возьмите болты
201540-П8, наденьте на них плоские шайбы
252007-П8, вставьте болты сверху стяжки и с внутренней стороны лонжерона
в сомещенные отверстия, наденьте на болты пружинные шайбы 252137-112,
наверните гайки 250514-П8 и окончательно затяните их.
14. Точно так же установите усилительную накладку на заднюю стяжку
подвески газового баллона.
15. Свободные концы хомутов крепления газового баллона разведите
соответственно заднего — вправо, а переднего — влево.
16. Поднимите баллон 138-4401010 до соприкосновения его боковой
поверхности с посадочными местами стяжек и кронштейнов. Заведите
свободные концы хомутов за баллон и вставьте в отверстия стяжек,
наденьте распорные втулки 138-4401061, плоские шайбы 305614-П8 и
наверните гайки 250559-П8.
17. Окончательно затяните гайки хомутов. Наверните на концы хомутов
контргайки 250559-П8 и окончательно подтяните их.
18. Трубку 138-4408091 соберите с накидной гайкой 305309-01 и
уплотнительным ниппелем 306350-01, наверните на штуцер 300417-01 на
кронштейне 138-4408107 правого лонжерона и окончательно затяните ее.
19. Соберите другой конец трубки 138-4408091 с накидной гайкой 305309-01
и уплотнительным ниппелем 306350-01, наверните гайку на резьбовую часть
тройника газового баллона и окончательно затяните ее.
Крепление газовых баллонов на автомобилях ЗИЛ-138В1 и ЗИЛ-188Д2 показано
на рис. 27, б. Ниже приведена последовательность установки газовых
баллонов на автомобиль.
1. Совместите отверстия в кронштейнах 138Д2-440Ю20 с вновь
просверленными отверстиями в правом и левом лонжеронах, вставьте изнутри
рамы болты 201564-П8, наденьте на них пружинные шайбы 252137-П2,
наверните гайки 250515-Г18 и окончательно затяните их.
2. Вставьте верхние концы хомутов 138Д2-4401060 в накладки кронштейнов
подвески газовых баллонов, совместив отверстия в накладках с проушинами
хомутов; вставьте в совмещенные отверстия пальцы 260141-П8, наденьте на
них шайбы 252017-Г18, вставьте в пальцы шплинты 258053-П8 и разведите
концы шплинтов.
3. Для установки на автомобиль ЗИЛ-138Д2 поднимите
баллоны (правый 138Д2-4401012 и левый 138Д2-4401013) до соприкосновения
их боковых поверхностей с посадочными местами кронштейнов. Заведите
свободные конпы хомутов под баллоны и вставьте в отверстия кронштейнов,
наденьте на резьбовую часть наконечников хомутов шайбы 252017-П8,
наверните гайки 250636-П8.
4. Для установки на автомобиль ЗИЛ-138В1 поднимите баллоны (правый
138Д2-4401012 и левый 138Д2-4401013) до соприкосновения их боковых
поверхностей с посадочными местами кронштейнов. Заведите свободные концы
хомутов под баллоны, установите на верхней части баллонов под хомуты
кронштейны 138В1-8404102, вставьте в отверстия кронштейнов подвески
газовых баллонов резьбовую часть наконечников хомутов, наденьте на них
шайбы 252017-П8, наверните гайки 250636-П8. Возьмите щиты-подножки
138В1-8404083, установите их на кронштейны 138В1-8404102, совместите
отверстия в щитах-подножках с гайками в кронштейнах, наденьте на болты
201454-П8 пружинные шайбы 252155-П2 и шайбы 252038-П8, собранные болты
вставьте в совмещенные отверстия, заверните и окончательно затяните их.
Соедините демонтированный ранее пастил рамы со щитами-подножками,
используя старые детали крепления.
5. Окончательно затяните гайки 250636-П8 крепления хомутов газовых
баллонов. Наверните на концы хомутов контргайки 250636-П8.
6. Соберите трубку 138Д2-4408070 с накидной гайкой 305309-01 и
уплотнительным ниппелем 306350-01, наверните гайку на задний вывод
тройника 305344-П8, установленного на кронштейне 138Д2-4408107 правого
лонжерона, и окончательно затяните ее.
7. Соберите другой конец трубки 138Д2-4408070 с накидной гайкой
305309-01 и уплотнительным ниппелем 306350-01, наверните гайку на
резьбовую часть тройника правого газового баллона и окончательно
затяните ее.
8. Закрепите трубку на правом лонжероне, используя скобу 306736-П, болт
201497-П8, шайбу 252136-П2, гайку 250512-П8.
9. Соберите трубку 138Д2-4408071 с накидной гайкой 305309-01 и
уплотнительным ниппелем 306350-01, наверните гайку на нижний вывод
тройника 305344-П8, установленного на кронштейне 138Д2-4408107 правого
лонжерона и окончательно затяните ее.
10. Соберите другой конец трубки 138Д2-4408071 с накидной гайкой
305309-01 и уплотнительным ниппелем 306350-01, наверните гайку на
резьбовую часть тройника левого газового баллона и окончательно затяните
ее.
11. Закрепите трубку на левом лонжероне с помощью скобы 306736-П, болта
201497-П8, шайбы 252136-П2, гайки 250512-П8.
При установке газового баллона на автомобиль необходимо убедиться в
наличии пломбы на предохранительном клапане и оттиска на ней, в
исправности вентилей, в отсутствии вмятин на поверхности газового
баллона; обратить внимание на дату проведенного и следующего испытания.
Номер баллона, указанный в пас-порте, должен совпадать с номером,
выбитым на табличке газового баллона, где также должно быть четко выбито
клеймо ОТК завода-изготовителя.
содержание .. 180 181 182 183 184 185 186 187 188
