ПЕРЕОБОРУДОВАНИЕ АВТОМОБИЛЕЙ СЕМЕЙСТВА ЗИЛ-130
ДЛЯ РАБОТЫ НА ГАЗОВОМ ТОПЛИВЕ
Переоборудовать для работы на сжиженном газе можно только технически
исправные автомобили ЗИЛ-130.
После переоборудования автомобиль получает новый номер модели — 138 и
должен эксплуатироваться в соответствии с требованиями заводской
инструкции для автомобилей этой модели.
Каждый автомобиль семейства ЗИЛ-138 должен быть оборудован
огнетушителем.
Подготовка автомобиля к переоборудованию
Тщательно вымойте весь автомобиль перед
началом работ по его переоборудованию. Так как основные работы по
переоборудованию будут проводиться в подкапотном пространстве, в кабине
и на раме под платформой, эти места должны быть вымыты особенно
тщательно. Установите автомобиль на площадку, где будут производиться
демонтажныг и монтажные работы. Слейте бензин из топливного бака и
трубопроводов системы питания. Слейте воду из системы охлаждения.
Демонтируйте с автомобиля детали и узлы, заменяемые на новые,
перечисленные в прил. 1.
Дополнительные работы по переоборудованию кабины, платформы и рамы
После того как с автомобиля будут демонтированы все ненужные узлы и
детали, для переоборудования проделайте перечисленные ниже работы.
1. Просверлите два отверстия в щите передней части кабины под капотом
для крепления электромагнитного клапана в соответствии с рис. 20, в.
2. Выпилите отверстие для манометра в панели
приборов слева от щитка приборов в соответствии с рис, 20, а.
3. Просверлите два отверстия в панели приборов справа от щитка приборов
в соответствии с рис. 20, б для выключателя пусковой системы и
выключателя электромагнитного клапана.
4. Просверлите два отверстия в полу кабины справа от люка коробки
передач для крепления кронштейна трубопровода в соответствии с рис. 21.
5. Просверлите отверстия в лонжеронах рамы для крепления газовых
баллонов в соответствии с рис. 22 и 23.
6. Просверлите отверстия в настиле платформы между первой и второй
балками в соответствии с рис. 24 (только для автомобиля ЗИЛ-138) для
крепления брызговиков.
7. Выпилите два паза на левом продольном брусе платформы в соответствии
с рис. 25 (только для автомобиля ЗИЛ-138).
8. Закончив перечисленные работы в зоне обработки зачистите детали и
подкрасьте их.
9. Установите выключатель ВК 322 пусковой системы.
10. Установите манометр низкого давления УК-130.
11. Закрепите кронштейн 138-4412016 на электромагнитном клапане
138-4412010 болтами 201454-П8. Под головки болтов предварительно
установите пружинные шайбы 252135-П2.
12. Установите со стороны моторного отсека электромагнитный клапан в
сборе с кронштейном, совместив отверстия в кронштейне с отверстиями под
болты крепления в щите передней части.
13. В усилительную накладку 138-4412013 вставьте болты 201676-П8 с
шайбами 252136-П2 и через отверстие в щите перед-ней части кабины
вверните болты в резьбовые отверстия на кронштейне электромагнитного
клапана. Окончательно затяните болты.
14. Вставьте в имеющееся отверстие кронштейна 138Д2-4408105 переходник
300417-01, наверните гайку 250638-П8 и окончательно затяните ее.
15. Установите кронштейн с переходником снизу под полом кабины,
совместив отверстия в кронштейне с отверстиями под бол'ш крепления в
полу кабины.
16. Наденьте на болты 201454-П8 пружинные шайбы 252155-П2 и установите
их в отверстия кронштейна и пола кабины. Наверните гайки 250510-П8 на
резьбовую часть болтов. Окончательно затяните резьбовые соединения.
17. На концы трубки 138-4412095 от электромагнитного клапана к
переходнику 300417 01 наденьте гайки 305309-01, кольца 306350-01 и
установите трубку между входным штуцером электромагнитного клапана и
переходником. Тщательно затяните соединения газопровода.

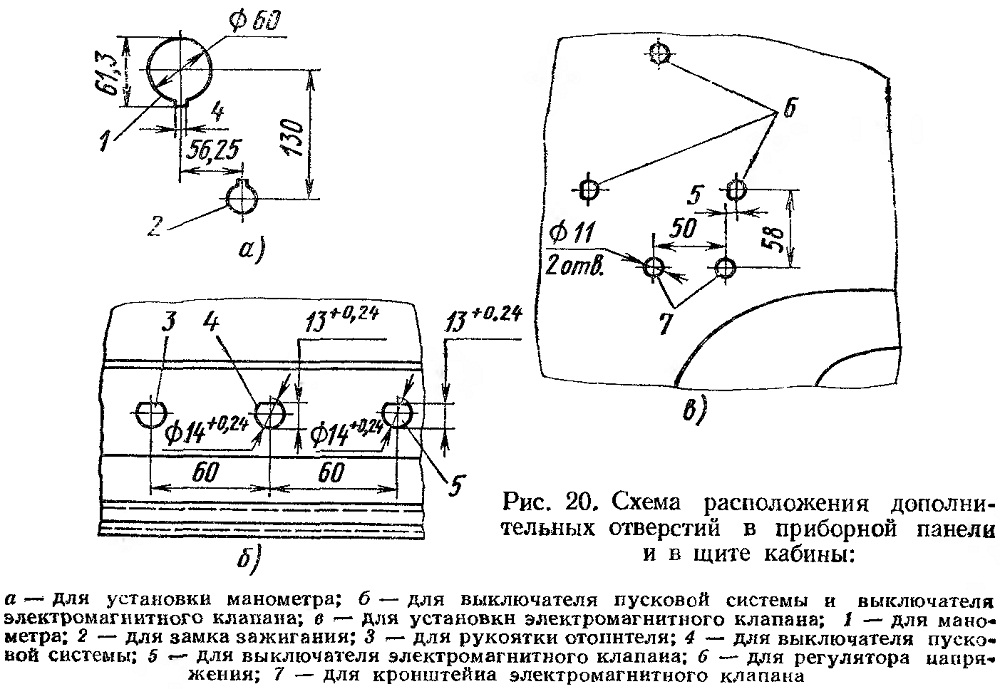

Рис. 20. Схема расположения дополнительных
отверстий в приборной панели и в щите кабины
Рис. 21, Схема расположения дополнительных
отверстий в полу кабины:
1 — отверстия для люка коробки передач; 2 — отверстия для кронштейна
газового трубопровода

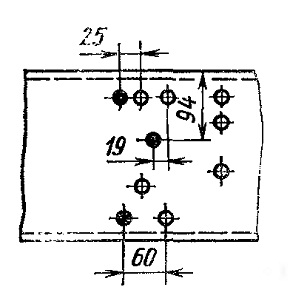

Рис. 22. Схема расположения дополнительных
отверстий в левом лонжероне рамы на автомобиле ЗИЛ-130 для кронштейнов
газового баллона

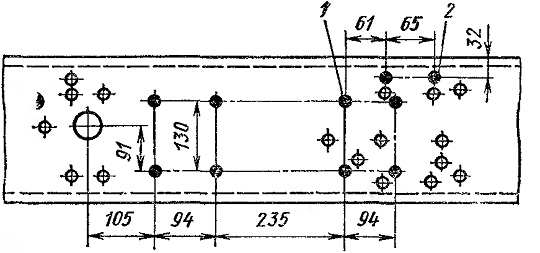

Рис. 23. Схема расположения дополнительных
отверстий в лонжеронах рамы на автомобилях ЗИЛ-130В1 и ЗИЛ-130Д2:
1 — для кронштейнов газовых баллонов в левом и правом лонжеронах; 2 —
для кронштейна держателя запасного колеса в левом лонжероне для
автомобиля ЗИЛ-130Д2

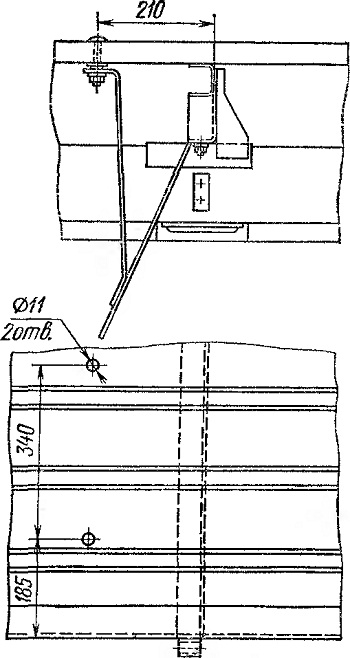

Рис. 24. Схема расположения дополнительных
отверстий в настиле платформы автомобиля ЗИЛ-130 для кропления
брызговиков

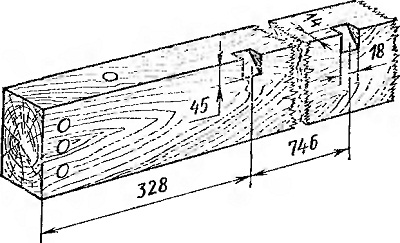

Рис. 25. Расположение дополнительных пазов на левом
продольном брусе платформы
