ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ АВТОМОБИЛЯ ЗИЛ-130



Каждый выпускаемый с завода автомобиль снабжен комплектом водительского инструмента, перечень которого приводится в товарно-сопроводительных документах, передаваемых потребителю с каждым автомобилем. Размещение инструментов и принадлежностей автомобиля (обязательных и дополнительных, отпускаемых за особую плату) показано на рис. 109.

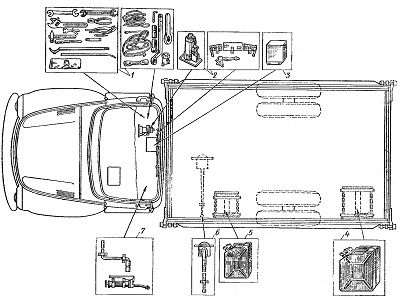

Рис. 109. Размещение и крепление инструмента и принадлежностей на автомобиле ЗИЛ-130:
1 — размещение инструмента под сиденьем пассажира; 2 — крепление домкрата (под сиденьем пассажира), топора, пилы (на стенке кабины за спинкой сиденья пассажира); 3 — ящик с запасными инструментами и принадлежностями; 4 и
5 — крепление канистры; 6 — крепление лопаты; 7 — крепление пусковой рукоятки и рычажно-плунжерного шприца
