ТОРМОЗНЫЕ СИСТЕМЫ МОДЕРНИЗИРОВАННОГО ЗИЛ-130







Предохранитель от замерзания модернизированного ЗИЛ-130





Предохранитель от замерзания (pис. 89) предназначен для предохранения воздушных линий и приборов пневматического привода от замерзания конденсата. Предохранитель установлен на кронштейне и крепится двумя болтами.

При включении предохранителя шток выдвинут из корпуса; воздух, нагнетаемый компрессором в воздушные баллоны, проходит мимо фитиля и уносит о собой спирт, который, отбирая из воздуха влагу, превращается в незамерзающий конденсат.

При температуре окружающего воздуха выше +5°С шток необходимо опустить в крайнее нижнее положение и запереть, поворачивая его за рукоятку, При этом клапан штока утапливает фитиль, входит о седло и прекращает испарение спирта.

В заливное отверстие корпуса ввернута пробка с указателем уровня спирта. Сливное отверстие колпака закрыто пробкой с прокладкой. Кроме того, в корпусе установлен жиклер для выравнивания давления воздуха при выключении предохранителя. Вместимость резервуара составляет 200 или 1000 см3.

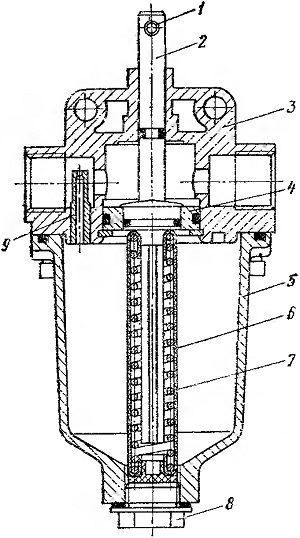

Рис. 89. Предохранитель от замерзания: 1— рукоятка; 2 — шток: 3 — корпус: 4 — обойма;
5 — колпак; 6 — фитиль; 7 — пружина: 8 — пробка;
9 — жиклер
