ТОРМОЗНЫЕ СИСТЕМЫ МОДЕРНИЗИРОВАННОГО ЗИЛ-130
Сигнал торможения модернизированного ЗИЛ-130
Сигнал торможения при работе тормозных систем
включается в задних фонарях от пневмоэлектрического датчика,
установленного в линии после клапана управления двухпроводной тормозной
системой прицепа.
Компрессор (рис. 87) — поршневого типа, двухцилиндровый,
одноступенчатый.

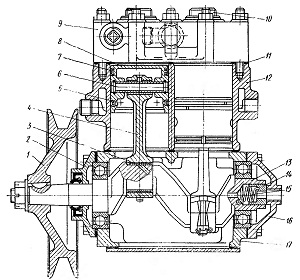

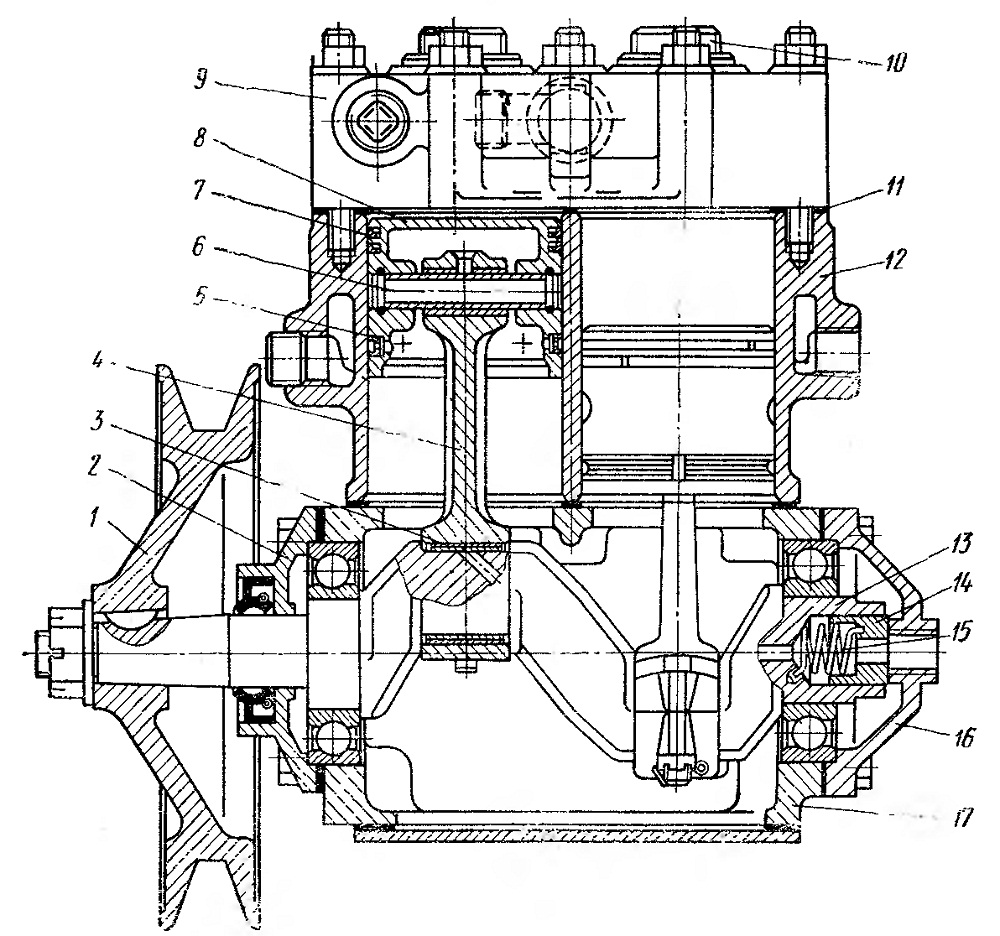

Рис. 87. Компрессор:
1 — шкив; 2 и 16 — крышки подшипников; 3 — вкладыш; 4 — шатун; 5 —
маслосъемное кольцо; 6 — поршневой палец; 7 — компрессионное кольцо; 8 —
поршень; 9 — головка цилиндров; 10 — пробка клапана; 11 — прокладка; 12
— блок цилиндров; 13 — коленчатый вал; 14 — уплотнитель; 15 — пружина;
17 — картер
