ТОРМОЗНЫЕ СИСТЕМЫ АВТОМОБИЛЯ ЗИЛ-130





Предохранительный клапан тормозной системы автомобиля ЗИЛ-130

(рис. 62) предназначен для предохранения пневматической системы от чрезмерного повышения давления в случае выхода из строя регулятора давления. Клапан установлен на переднем правом баллоне и отрегулирован так, что он открывается при достижении в пневматической системе давления воздуха 900— 950 кПа (9—9,5 кгс/см2). Клапан регулируют на заданное давление регулировочным винтом 6, который стопорится контргайкой 5.

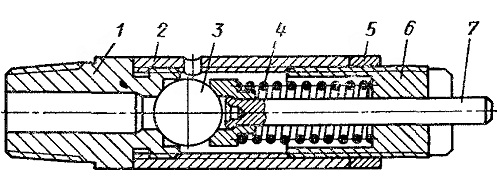

Рис. 62. Предохранительный клапан:
1 — седло; 2 — корпус; 3 — шарик; 4 — пружина; 5 — контргайка; 6 — регулировочный винт; 7 — стержень
