ТОРМОЗНЫЕ СИСТЕМЫ АВТОМОБИЛЯ ЗИЛ-130

Воздушный компрессор автомобиля ЗИЛ-130


Воздушный компрессор (рис. 61) — поршневого типа, двухцилиндровый. Поршни — алюминиевые, с плавающими поршневыми пальцами; от осевого перемещения пальцы в бобышках поршня фиксируются стопорными кольцами.

Блок и головка охлаждаются жидкостью, подводимой из системы охлаждения двигателя. Жидкость в систему охлаждения компрессора подается из водяной рубашки впускного трубопровода двигателя,



поступает в головку компрессора и сливается во всасывающую полость водяного насоса.

При каждом техническом обслуживании необходимо проверять затяжку гаек крепления компрессора на головке двигателя, крепление шкива, натяжение приводного ремня, затяжку гаек шпилек, крепящих головку и других крепежных деталей. Гайки шпилек, крепящих головку, следует затягивать равномерно в два приема. Окончательный момент затяжки должен быть равен 12—17 Н• м (1,2—1,7 кгс*м).

Ремень привода компрессора нужно натягивать так, чтобы при приложении усилия 40 Н (4 кгс) прогиб ветви ремня, расположенной между шкивами компрессора и вентилятора, был равен 5—8 мм. Натяжение ремня надо проверять ежедневно и в случае необходимости регулировать перемещением компрессора. Для этого нужно ослабить гайки крепления нижней крышки к кронштейну и с помощью регулировочного болта 28 обеспечить необходимое натяжение. После этого затянуть гайки крепления компрессора и застопорить регулировочный болт контргайкой.

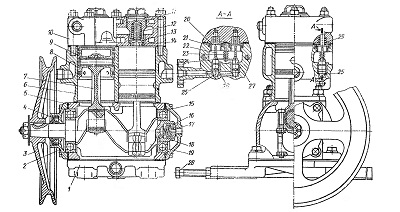

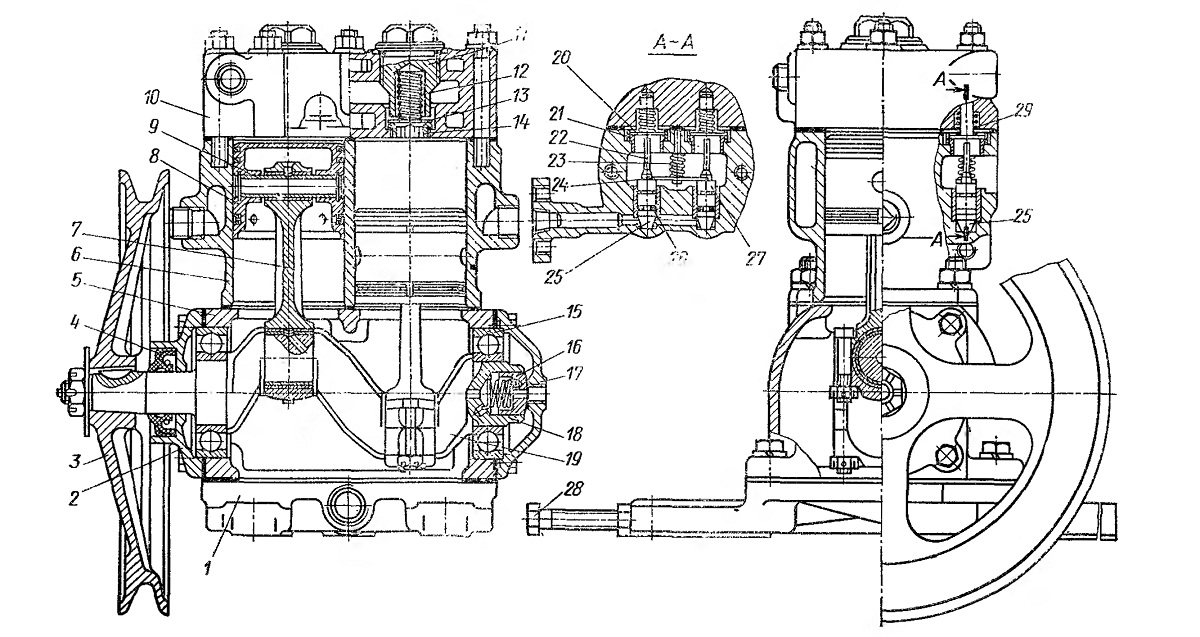

Рис. 61. Воздушный компрессор:
7 — нижняя крышка картера; 2 — передняя крышка картера; 3 — шкив; 4 — сальник коленчатого вала; 5 —картер; 6 — блок цилиндров; 7-шатуя; 8 — поршень с кольцами; 9— поршневой палец со стопорными кольцами; 10 — головка блока; 11— пробка нагнетательного клапана; 12 — пружина нагнетательного клапана; 13 — нагнетательный клапан; 14 — седло нагнетательного клапана; 15 — задний подшипник коленчатого вала; 16 — пружина уплотнителя; 17 — крышка картера; 18— уплотнитель; 19 — коленчатый вал; 20— впускной клапан; 21 — направляющая впускного клапана; 22 — шток впускного клапана; 23 — пружина коромысла; 24 — коромысло: 25 — плунжер; 26 — уплотнительные
кольца; 27—гнездо плунжера; 28 — регулировочный болт; 29 — пружина впускного клапана
