СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130

Водяной насос двигателя автомобиля ЗИЛ-130

(рис. 31) — центробежный, установлен на переднем торце блока цилиндров.

Перед заправкой смазочным материалом полостей подшипников водяного насоса нужно предварительно отвернуть пробку 2, закрывающую контрольное отверстие. Заправку надо проводить до появления свежего смазочного материала из контрольного отверстия, после чего резьбовую пробку следует установить на место.

Привод вентилятора и водяного насоса осуществляется от шкива коленчатого вала двумя ремнями. При этом передний ремень охватывает шкив генератора, а второй ремень охватывает шкив насоса гидроусилителя рулевого управления.

Регулирование натяжения ремней проводится перемещением генератора и насоса гидроусилителя рулевого управления. При нормальном натяжении прогиб каждого ремня между шкивом вентилятора и натяжным шкивом под действием усилия 40 Н (4 кгс) должен быть в пределах 8—14 мм (рис. 32). От шкива вентилятора приводится в действие компрессор.

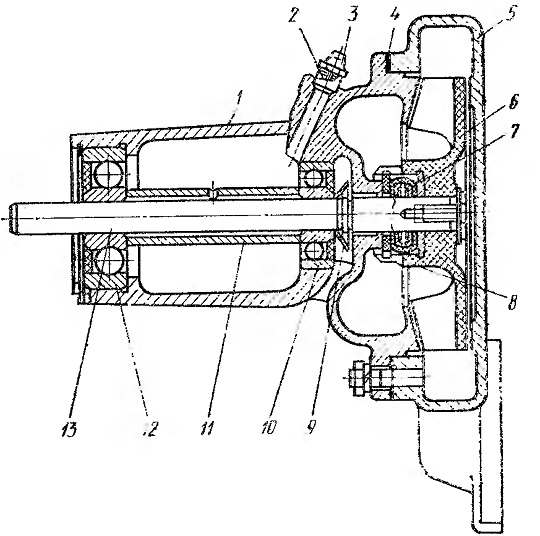

Рис. 31. Водяной насос:
1 — корпус подшипников; 2 — пробка; 3 — масленка; 4 — прокладка; 5—корпус насоса; 6 — крыльчатка насоса; 7 — уплотнения; 8 — уплотнительная шайба; 9 — отражатель; 10 и 12 — шарикоподшипники с уплотнением; 11 — распорная втулка;
13 — вал водяного насоса

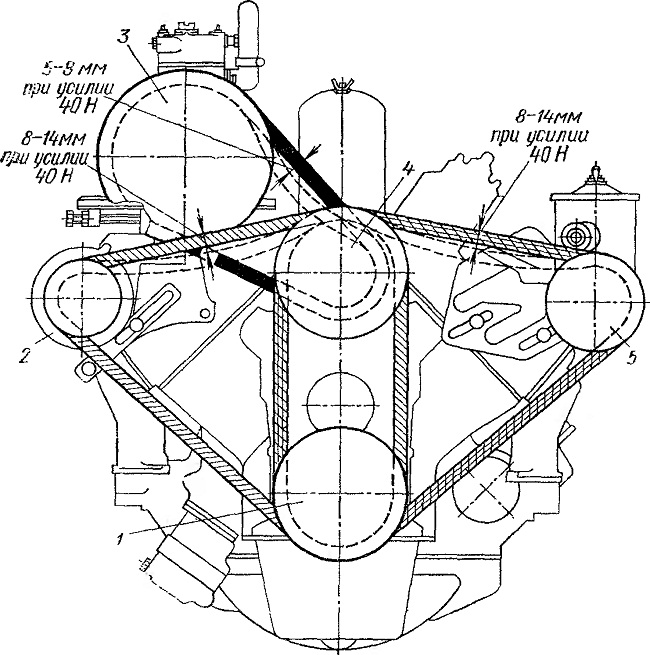

Рис. 32. Схема проверки натяжения приводных ремней:
1 — шкив коленчатого вала; 2 — шкив генератора; 3—-шкив компрессора; 4 — шкив водяного насоса; 5 — шкив насоса гидроусилителя рулевого привода
