СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130
Топливный бак автомобиля ЗИЛ-130
Топливный бак закреплен на кронштейнах на левом лонжероне рамы под
платформой. Заливная горловина бака закрывается откидной герметичной
крышкой с двумя клапанами (впускным и выпускным). Такое устройство
крышки обеспечивает выравнивание давления в баке и уменьшает потери
топлива от испарения и расплескивания. Периодически следует проверять и
подтягивать гайки крепления бака.
СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130
Топливный фильтр-отстойник двигателя автомобиля ЗИЛ-130
(рис. 24) установлен на переднем кронштейне топливного бака. Для промывки элемента необходимо отвернуть болт 4 крышки фильтра и снять корпус 1 вместе с фильтрующим элементом. Во время разборки фильтра-отстойника важно не повредить прокладку 2, обеспечивающую герметичность соединения корпуса с крышкой.
При спуске грязи из отстойника следует предварительно отсоединить топливопровод 5. Отвернув пробку и опорожнив отстойник, необходимо промыть его чистым бензином; установить на место топливопровод 5 и завернуть пробку с прокладкой.

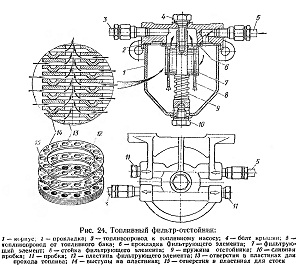

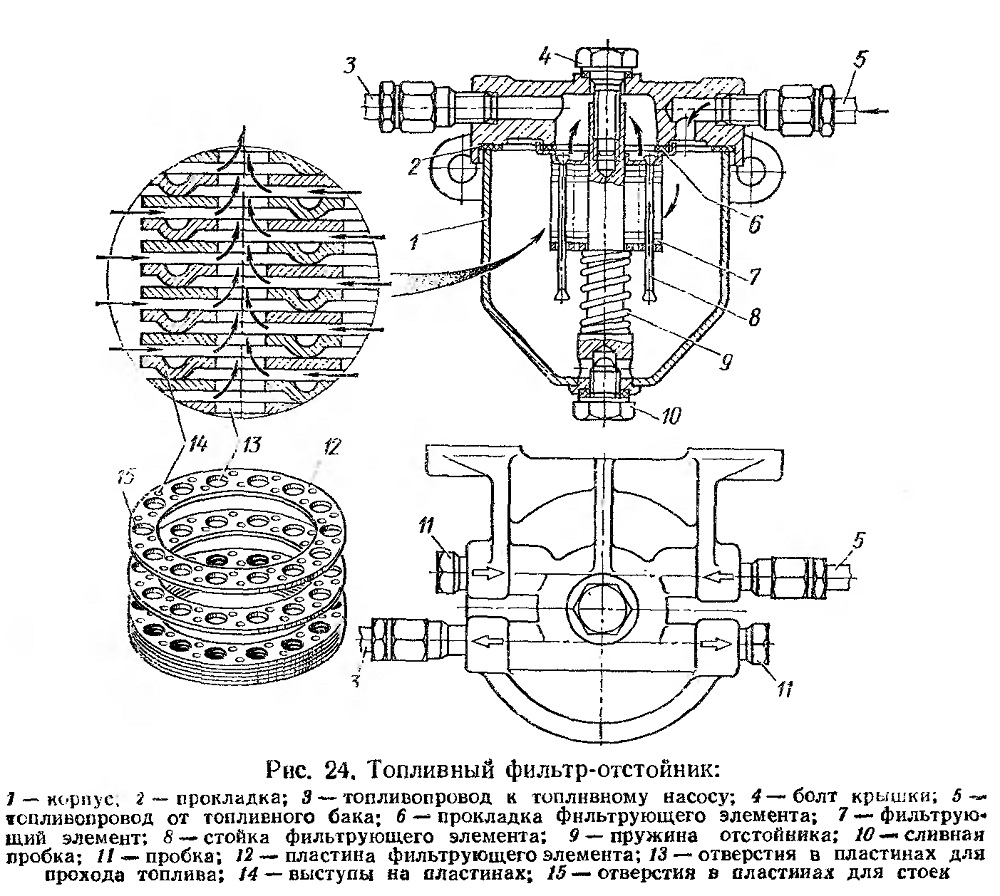

Рис. 24. Топливный фильтр-отстойник
