СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130

Фильтр тонкой очистки топлива двигателя автомобиля ЗИЛ-130


(рис. 23) с керамическим фильтрующим элементом и съемным пластмассовым стаканом-отстойником 5


установлен перед карбюратором. Фильтр следует периодически промывать ацетоном, фильтрующий элемент продувать сжатым воздухом, подводя его изнутри элемента, для чего предварительно надо отвернуть гайку и снять стакан-отстойник. При разборке и промывке фильтра нужно особенно осторожно обращаться с фильтрующим элементом.

Запрещается снимать фильтрующий элемент, заменять его следует только через 20—25 тыс. км пробега.

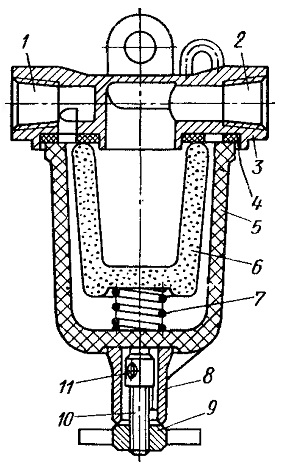

Рис. 23. Фильтр тонкой очистки топлива;
1 — входное отверстие; 2 — выходное отверстие; 3 — корпус фильтра; 4 — прокладка корпуса; 5 — стакан—отстойник:

6 — керамический фильтрующий элемент; 7 — пружина; 8 — втулка; 9 — гайка; 10 — зажимной винт; 11 — скоба
