СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130



Система питания двигателя (рис. 21) — принудительная, с подачей топлива топливным насосом диафрагменного типа. Топливом для двигателя служит автомобильный бензин с октановым числом не ниже 76. Применение автомобильного бензина более низкого качества может служить причиной ненормальной работы двигателя (детонация, повышенное образование нагара, увеличенный расход топлива, прогорание прокладок и головок блока и т, д.).

Топливный насос (рис. 22) — диафрагменный, герметичный, с рычагом для ручной подкачки топлива.

При температуре окружающего воздуха ниже — 30° С подкачку топлива необходимо осуществлять только после прогрева двигателя подогревателем.

Не следует без необходимости разбирать топливный насос во избежание появления течи между плоскостями разъема крышки, головки и корпуса. При разборке насоса нужно снять сетку и промыть ее в чистом бензине. Разбирать и собирать насос надо осторожно, чтрбы не повредить диафрагму и прокладку.

При замене диафрагмы, чтобы не повредить лист прорезиненной диафрагменной ткани, необходимо осторожно завертывать гайку толкателя. Во время сборки диафрагмы следует проверить, не попали ли между тарелками и диафрагмой частицы пыли, опилки, металлическая стружка и т, д„ так как это приводит к ускоренному изнашиванию диафрагмы.

При сборке головки топливного насоса с корпусом соединительные винты 2 следует затягивать, когда диафрагма занимает нижнее положение.

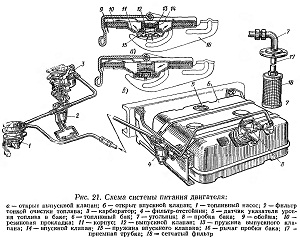

Рис. 21. Схема системы питания двигателя











Рис. 22. Топливный насос:
1- выпускной клапан; 2 — соединительный винт; 3 — головка насоса; 4 — диафрагма; б — возвратная пружина коромысла; 6 — коромысло; 7 — ось коромысла; 8 — рычаг для ручной подкачки топлива; 5 — упорная шайба; 10 — толкатель; 11 — пружина диафрагмы; 12 — корпус; 13 — впускной клапан; 14 — резиновая прокладка; 15 — сетчатый фильтр; 16 — штуцер для подвода топлива; 17 — крышка; 18 — штуцер для отвода топлива
