Эксплуатационные данные автомобиля ЗИЛ-130

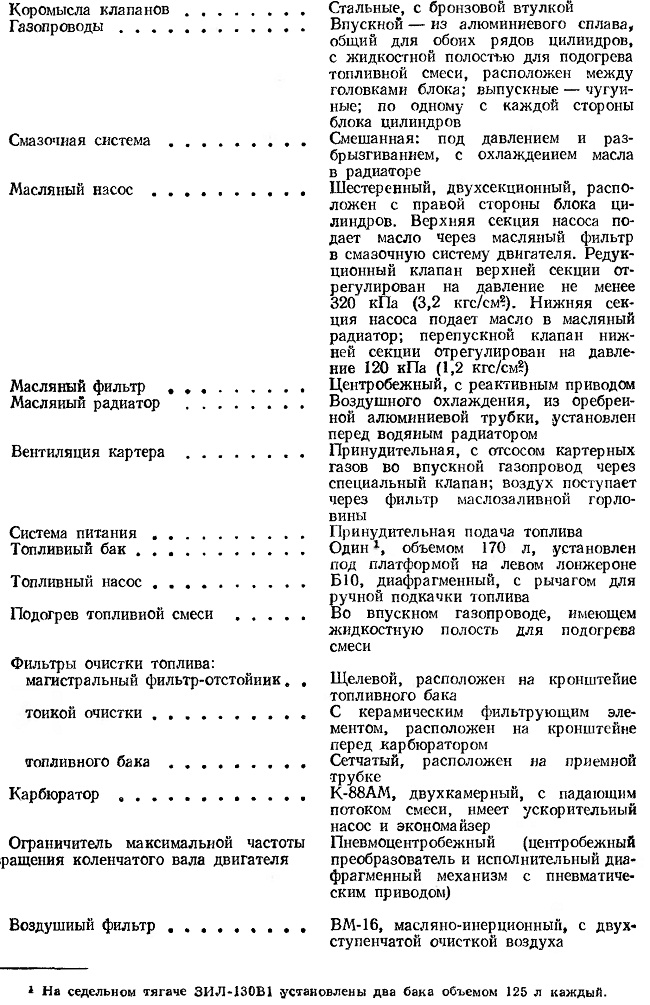

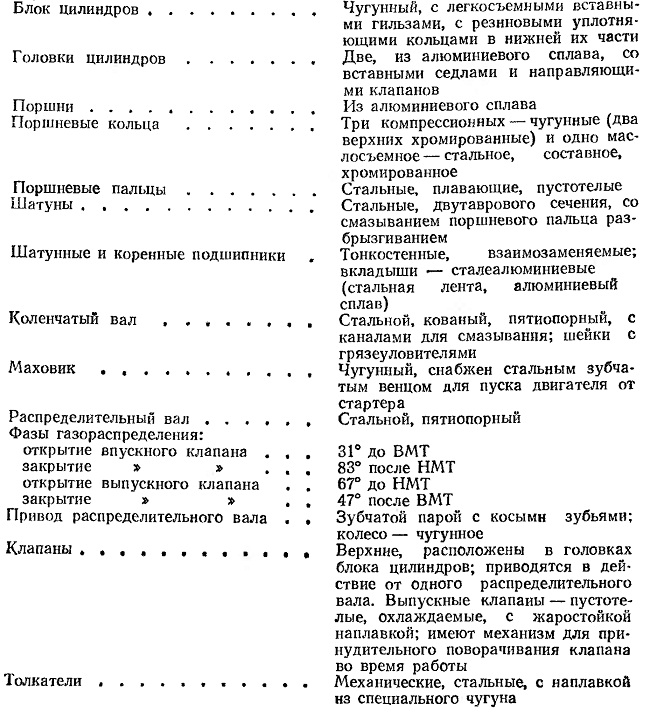

Двигатель автомобиля ЗИЛ-130

Модель и тип..................ЗИЛ-130, V-образный, четырехтактный, карбюраторный, верхнеклапанный



Расположение цилиндров . , . . . Под углом 90°

Число цилиндров ........... 8

Диаметр цилиндров и ход поршня, мм.......... 100X95

Рабочий объем цилиндров, л ... . 6

Степень сжатия..................6,5

Номинальная мощность при 3200 об/мин, кВт (л. с.)............110,4 (150)

Максимальный крутящий момент при 1800—2000 об/мин. Н м (кгс-м) . . .401,8 (41)

Минимальный удельный расход топлива, г/(кВт-ч) (/(л. с.-ч)......313 (230)

Порядок работы цилиндров Нумерация цилиндров:  1—5—4—2—6—3—7- 8

Нумерация цилиндров:

правая группа .....1—2—3—4

левая группа .....5—6—7—8

Сухая масса двигателя со сцеплением, коробкой передач, стояночной тормозной системой, компрессором, насосом гидроусилителя рулевого управления и вентилятором, кг...........640

Система охлаждения........ Жидкостная, закрытая, с принудительной циркуляцией

Радиатор ..........................Трубчато-ленточный (змейковый), трек-
рядный

Термостат..........................С твердым наполнителем, установлен

в выпускном патрубке жидкостной полости

Жалюзи ........................Створчатые, вертикальные, управляются из кабины водителя

Водяной насос ........... Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала

Вентилятор .................Шестилопастный

Сцепление автомобиля ЗИЛ-130

Тип................................Однодисковое, сухое, с пружинным

гасителем крутильных колебаний

Число пар трущихся поверхностей . . 2

Коробка передач автомобиля ЗИЛ-130

Тип..............................Механическая, с пятью передачами для

движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач

Передаточные числа передач

первой............................7,44

второй............................4,10

третьей ..........................2,29

четвертой ........... . 1,47

пятой............................1,00

заднего хода . ...................7,09

Карданная передача автомобиля ЗИЛ-130

Карданные валы.......... Два, открытого типа, с промежуточной

опорой на раме

Карданные шарниры........ Три, на игольчатых подшипниках, с постоянным запасом смазочного материала

Задний мост автомобиля ЗИЛ-130

Картер заднего моста...........Стальной, штампованный, сварной

 Гласная передача......Двухступенчатая, с парой конических зубчатых колес со спиральными зубьями и парой цилиндрических зубчатых колес с косыми зубья;,;» или одноступенчатая гипоидная

Передаточное число главной передачи .......... 6,32

Дифференциал...........Конический, с четырьмя сателлитами, симметричный

Полуоси..............Полностью разгруженные

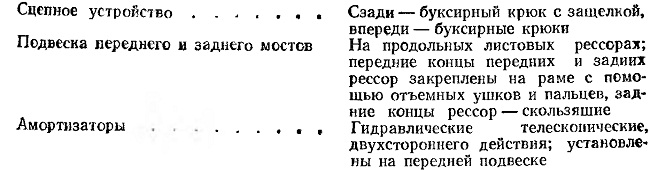

Рама и подвеска автомобиля ЗИЛ-130

Рама ........... Штампованная, клепаная, с лонжеронами швеллерного сечения, соединенная поперечинами

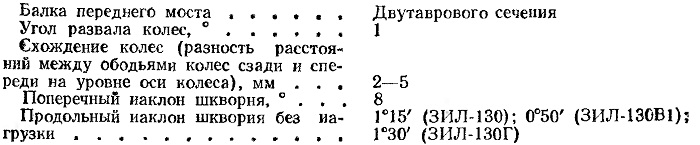

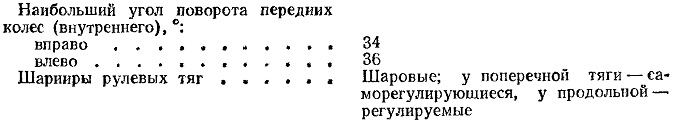

Передний мост автомобиля ЗИЛ-130

Колеса и шины автомобиля ЗИЛ-130

Колеса ......... . .Дисковые, 7,0—20, крепятся гайками на восьми шпильках


Шины ............Пневматические, камерные 260—508 или 260—508Р с допускаемой нагрузкой 20 кН (2030 кгс)

Рулевое управление автомобиля ЗИЛ-130

Рулевой механизм .  ......С гидравлическим усилителем, расположенным в общем картере с рулевым механизмом; рабочая пара—винт с гайкой на циркулирующих шариках и рейка, зацепляющая с зубчатым сектором

Насос гидроусилителя рулевого управления  . . Лопастный, двойного действия, приводится во вращение ремнем от шкива коленчатого вала

Передаточное число рулевого механизма ...........20

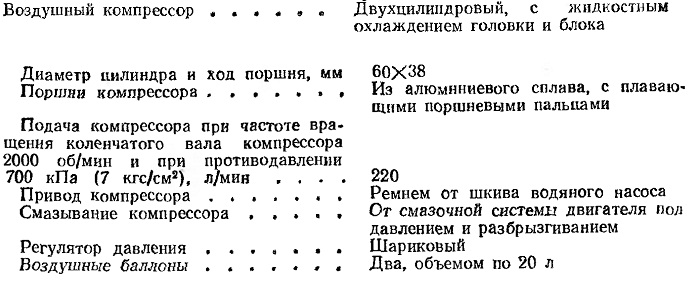

Тормозные системы автомобиля ЗИЛ-130

Рабочая  ......... Колодочная, барабанного типа; действует на все колеса, привод пневматический

Стояночная .......... Барабанного типа, действует на трансмиссию; привод механический

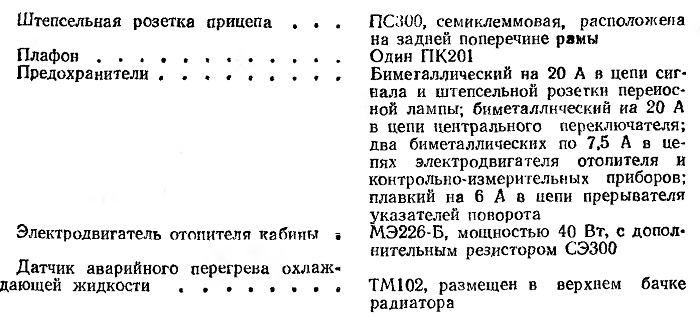

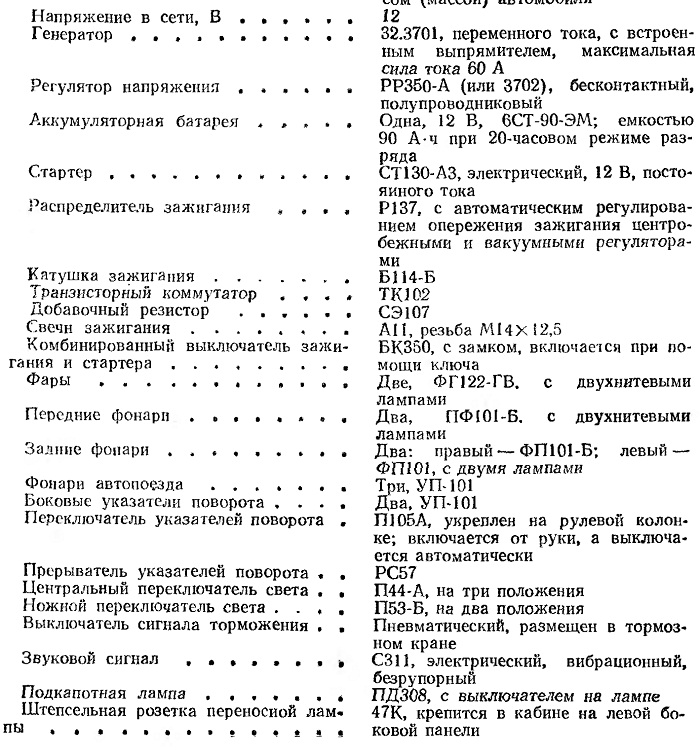

Электрооборудование автомобиля ЗИЛ-130

Система электрооборудования  ......Однопроводная, отрицательные зажимы источников соединены с корпусом (массой) автомобиля

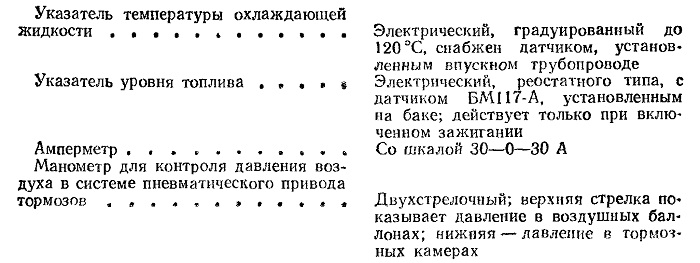

Контрольные приборы автомобиля ЗИЛ-130

Спидометр...............Со стрелочным указателем скорости и суммарным счетчиком пройденного пути

Указатель давления масла в смазочной системе двигателя.......Мембранный, непосредственного действия

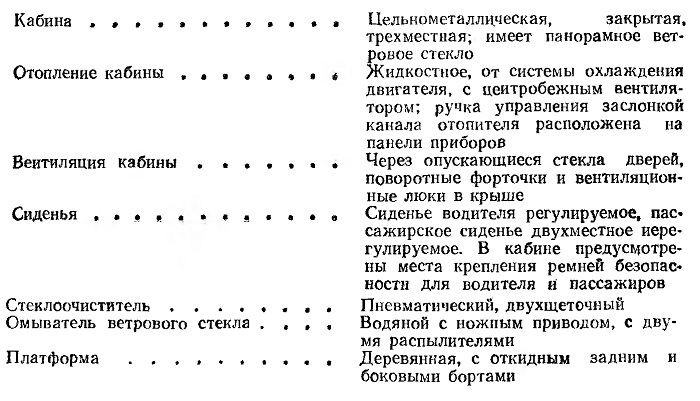

Кабина и платформа автомобиля ЗИЛ-130

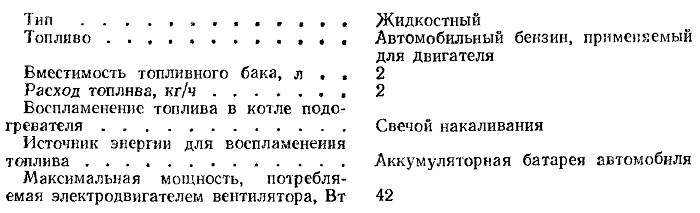

Пусковой подогреватель автомобиля ЗИЛ-130
