Часть I АВТОМОБИЛЬ ЗИЛ-130 И ЕГО МОДИФИКАЦИИ
ВВЕДЕНИЕ
Автомобиль ЗИЛ-ISO (рис. 1) с базой 3800 мм предназначен для перевозки
грузов по любым автомобильным дорогам в составе автопоезда (общая масса
прицепа не должна превышать 8000 кг). Масса перевозимого автомобилем
груза на всех автомобильных дорогах СССР составляет 6000 кг.
На базе автомобиля ЗИЛ-130 завод выпускает следующие основные
модификации:
автомобиль ЗИЛ-130Г (рис. 2) для перевозки различных длинномерных грузов
и грузов малой плотности и для буксировки прицепов общей массой 8000 кг;
масса перевозимого автомобилем груза на всех автомобильных дорогах СССР
составляет 6000 кг (база 4500 мм);
седельный тягач ЗИЛ-130В1 (рис. 3) для буксировки различных полуприцепов
с грузом общей массой, включая массу полуприцепа, 14 400 кг по дорогам с
твердым покрытием (база 3300 мм);
шасси ЗИЛ-130Д1 для оборудования самосвалов ЗИЛ-ММЗ-4502 (изготовляет
Мытищинский машиностроительный завод) и ЗИЛ-ММЗ-555 (рис. 4);
шасси ЗИЛ-130Д2 с пневматическим выводом и
тягово-сцепным устройством, предназначенное для оборудования
самосвала-тягача ЗИЛ-ММЗ-45022;
шасси ЗИЛ-130Б2 с пневматическим выводом на прицеп и тягово-сцепным
устройством, предназначенное для оборудования сельскохозяйственного
самосвала-тягача ЗИЛ-ММЗ-554М.
Кроме перечисленных завод выпускает несколько модификаций автомобилей,
предназначенных для работы в различных климатических зонах. Каждая такая
модель автомобиля ЗИЛ-130 имеет свой буквенный или цифровой индекс.
Завод приступил к выпуску автомобилей ЗИЛ-180 с новыми тормозными
системами (сведения о них см. в конце руководства).

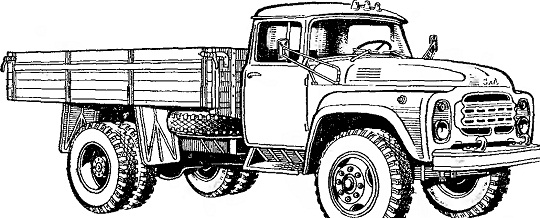

Рис. 1. Автомобиль-тягач ЗИЛ-130
Рис. 2, Автомобиль-тягач ЗИЛ-130Г
Рис. 3. Седельный тягач ЗИЛ-130В1
Рис. 4. Шасси ЗИЛ-130Д1
