Манометр МД234 автомобилей ЗИЛ-133
Применяется на автомобилях ЗИЛ-133ВЯ, -133ГЯ для контроля давления
масла. Основной деталью манометра (рис. 15.9) служит упругая плоская
трубка 5, изогнутая по дуге окружности. Один конец трубки впаян в штуцер
9, через отверстие в котором масло из системы смазки двигателя подается
в трубчатую пружину, а второй конец соединен с тягой 8, которая через
передаточный механизм приводит в движение стрелку 2 прибора.
Под действием внутреннего давления масла трубка стремится разогнуться.
При этом ее свободный конец перемещается, передвигая связанную с ним
стрелку прибора.
Передача от трубчатой пружины к стрелке 2 осуществляется зубчатым
сектором 7 и трибкой на оси стрелки 4. Пружина (волосок) 6 на оси
стрелки компенсирует влияние зазоров в передаточном механизме.
Предусмотрены две регулировки манометра: нулевая — подгибанием усика
ограничительной пластины 3, и масштабная — подгибанием рычага сектора 7.
Погрешность измерения манометра МД234 при температуре 20 С не должна
превышать +0,4 кгс/см2 на всех отметках шкалы 1.

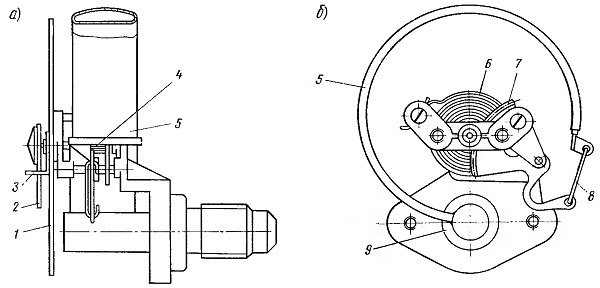

Рис. 15.9. Манометр МД234
