Указатели и
сигнализаторы автомобилей ЗИЛ-133
Указатель тока аккумуляторной батареи
На автомобилях ЗИЛ-133ВЯ. -133ГЯ установлен
указатель тока аккумуляторной батареи АП171 магнитоэлектрической системы
с неподвижным постоянным магнитом, предел измерения 50 А.
Подвижная система прибора состоит из стрелки, оси с опорой-подпятником и
якорька. Якорек выполнен из иизкоугле-родистой стали и при воздействии
магнитного поля стремится сориентироваться вдоль магнитных силовых
линий. При отсутствии электрического тока в цепи прибора якорек
располагается вдоль оси постоянного магнита, а вместе с тем и стрелка
прибора устанавливается на нулевое деление шкалы. При прохождении
электрического тока через основание прибора создается в зоне якорька
собственное магнитное поле, силовые линии которого перпендикулярны
линиям поля постоянного магнита. Магнитное поле стремится повернуть
якорек иа 903 от его исходного положения, чему, однако, препятствует
поле постоянного магнита. Чем больше сила тока проходит по основанию,
тем сильнее создаваемое магнитное поле и тем на больший угол повернется
стрелка.
В целях уменьшения дополнительной погрешности указателя тока от
изменения окружающей температуры под постоянный магнит ставится
пластинка — магнитный шунт, у которого коэффициент магнитной
проницаемости сильно изменяется от температуры.
Ось стрелки вращается в регулируемых опорах-подпятниках. В них
закладывают демпфирующую смазку ПМС для сглаживания колебательных
движений стрелки и резких ударов в подвижной системе прибора в момент
его включения. Основание прибора выполнено из цинкового сплава.
К основанию прикреплена шкала, клеммы и подвижная система.
На автомобиле 311Л-133Г2 применяется указатель тока аккумуляторной
батареи АП251 магнитоэлектрической системы с неподвижным магнитом;
предел измерения — 30 А. Конструкция его аналогична указателю АП171.
Указатели тока аккумуляторных батарей следует проверять с помощью
контрольного амперметра. Неисправный прибор подлежит замене

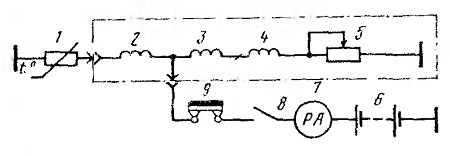

Рас. 15.2. Электрическая схема указателя
