АККУМУЛЯТОРНАЯ БАТАРЕЯ АВТОМОБИЛЕЙ ЗИЛ-133
Особенности конструкции
Аккумуляторная батарея на автомобиле служит для питания всех
потребителей электрической энергией при неработающем двигателе и при
работе его на малых оборотах, а также для питания потребителей совместно
с генератором, когда потребляемая ими сила тока превышает допустимую для
генератора величину.
Аккумуляторная батарея 6СТ-90ЭМС автомобиля ЗИЛ-133Г2 установлена на
левом лонжероне под кабиной. Для технического обслуживания батарею
выдвигают на подножку.
Батарея состоит из шести последовательно соединенных аккумуляторов
(элементов). Каждый аккумулятор имеет 6 положительных и 7 отрицательных
пластин, между которыми проложены сепараторы. Через крышку батареи
проходят полюсные штыри от положительных и отрицательных пластин.
Пространство между крышкой и баком заполнено уплотнительной мастикой.
На автомобилях ЗИЛ-133ВЯ, -133ГЯ устанавливаются 2 батареи 6СТ-190ТР.
Отличительная особенность этой батареи — полиэтиленовый бак. Каждый
элемент батареи состоит из 14 положительных и 15 отрицательных пластин.

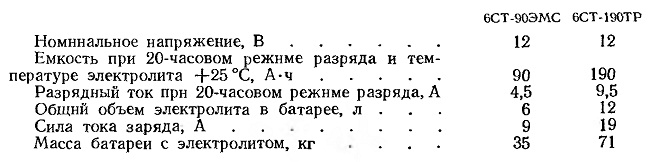

Основные данные аккумуляторных батарей:
Электролит, которым заполняют аккумуляторные
батареи, состоит из сериой кислоты и дистиллированной воды. Плотность
электролита, заливаемого при первом заряде, и плотность электролита в
конце этого заряда, а также в эксплуатации в зависимости от времени года
и климатических условий работы батареи, дана в табл. 14.3.
На заводе-изготовителе плотность электролита в конце первого заряда
батареи доводится до 1,27 г/см3.
Повышение плотности электролита приводит к сокращению срока службы батареи, поэтому повышать плотность необходимо только в холодное время, учитывая температуру замерзания электролита. Зависимость температуры замерзания (в °С — цифры справа) от плотности электролита (в г/см3), приведенной к 15 °С:
Таблица 14.3
|
Климатические зоны, средняя месячная температура воздуха в январе (в °С), время года |
Плотность электролита*, приведенная к 15 °С. г/см3 |
|
|
заливаемого |
заряженной батареи |
|
|
Холодная с климатическими районами: |
|
|
|
очень холодный (от —50 до —30) |
|
|
|
зима |
1,29 |
1,31 |
|
лето |
1,25 |
1,27 |
|
холодный (от —30 до —15), круглый год |
1,27 |
1,29 |
|
Умеренная (от —15 до —4), круглый год |
1,25 |
1,27 |
|
Жаркая (от —15 до +4), круглый год |
1,23 |
1,25 |
|
Теплая влажная (от +4 до +6), круглый год |
1,21 |
1,23 |
* Допускаемые отклонения плотности электролита от указанных значений не должны превышать ±0,01 г/см3
