Работа регулятора напряжения РР132 автомобилей ЗИЛ-133Г2



Электрическая схема регулятора показана на рис. 14.6. Регулятор состоит из двух основных функциональных блоков: измерительного — делитель напряжения (R1, R2, R7, L), стабилитрон VD1, транзистор VT1 (с резисторами R3 и R5) и регулирующего — транзистор VT2, диоды VD2 и VD3, резистор R4.

Регулятор работает по принципу бесконтактного реле. При включении выключателя приборов Q цепь базы выходного транзистора VT2 через резистор R5 получает питание от аккумуляторной батареи

и транзистор оказывается открытым. Через обмотку возбуждения генератора протекает ток, определяемый напряжением батареи и сопротивлением обмотки возбуждения. Этот ток обеспечивает возбуждение генератора и рост напряжения на его клеммах «+» и «—» по мере повышения частоты вращения ротора.

Сопротивление делителя подобрано таким образом, что при неработающем двигателе падение напряжения, возникающее на стабилитроне VD1, меньше напряжения стабилизации, и поэтому пробой стабилитрона в обратном направлении не происходит, так как транзистор VT1 заперт (ток базы отсутствует).

При достижении напряжения 13,5—14,8 В стабилитрон пробивается, резко снижается его сопротивление, что вызывает появление положительного потенциала на базе транзистора VT1. Он отпирается, а транзистор VT2 вследствие изменения полярности напряжения на базе запирается. При этом резко увеличивается сопротивление участка эмиттер—коллектор, входящего в цепь обмотки возбуждения, и, следовательно, снижается напряжение генератора.

Спад напряжения продолжается до тех пор, пока вновь не закроется стабилитрон. При этом транзистор VT2 открывается и напряжение генератора возрастает до тех пор, пока не достигнет установленной величины и ие произойдет повторный пробой стабилитрона. В системе устанавливаются колебания, благодаря которым автоматически поддерживается заданный уровень регулируемого напряжения.

Резистор R7 является подстроечным и служит для подрегулирования напряжения, поддерживаемого регулятором. Дроссель L сглаживает пульсации выпрямленного напряжения генератора и улучшает электрические характеристики генератора. Диоды VD2 и VD3 обеспечивают надежное запирание транзистора VT2, так как большое остаточное напряжение между эмиттером и коллектором транзистора VT1 в открытом состоянии компенсируется па-дением напряжения на этих диодах. Диод VD4 предназначен для ликвидации перенапряжений в цепи. Резистор R6 — элемент обратной связи, обеспечивающий четкое переключение транзисторов.

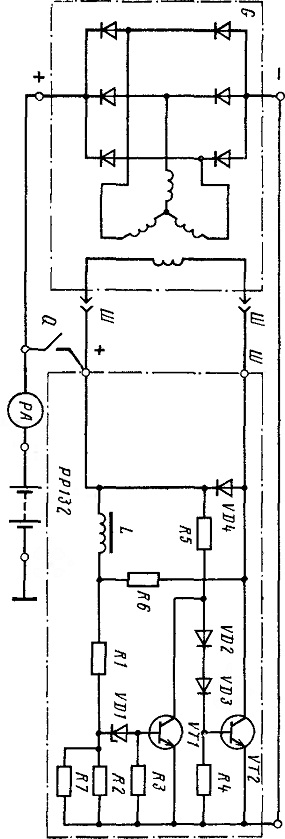

Рис. 14.6. Схема регулятора напряжения РР132
