Стеклоочиститель автомобилей ЗИЛ-133
Состоит из пневмо-двигателя 6 (рис. 12.3) с золотником 8, крана 2
управления, двух щеток 4, рычагов и тяг привода щеток, а также
пневмопроводов. Сжатый воздух к крану управления поступает из
пневматической системы автомобиля. Внутри корпуса пневмодвигателя
установлены 2 поршня с уплотнительными кольцами, соединенные между собой
штоком-рейкой. Последняя находится в постоянном зацеплении с зубчатым
сектором На наружном конце валика сектора закреплен двуплечий рычаг 7,
связанный тягами 9 с рычагами привода щеток. К нижней части корпуса
пневмодвигателя прикреплен винтами корпус золотника. Полости,
расположенные между уплотнительными кольцами золотника, соединены
каналами с соответствующими полостями цилиндра пневмодвигателя. В
воздухораспределителе имеется устройство для остановки щеток в нижнем
положении. Стеклоочиститель приводится в действие поворотом рукоятки 1
крана управления, расположенной на приборной панели.

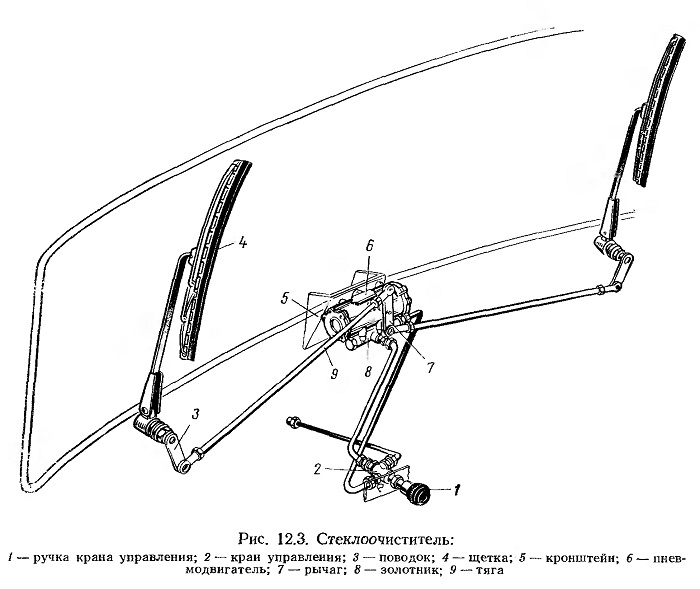

Рис. 12.3. Стеклоочиститель:
