Стеклоподъемник автомобилей ЗИЛ-133
Состоит из корпуса, ручки 6 (см. рис. 12.2), шестеренного привода,
тормозного механизма и рычага 15. Один конец рычага установлен на оси
зубчатого сектора привода и, кроме того, приклепан к нему. Другой конец
рычага при помощи ролика, установленного на оси рычага, соединяется с
кулисой 16. При вращении ручки ведущая шестерня поворачивает зубчатый
сектор и вместе с ним поворачивает рычаг 15, который через ролик
воздействует на кулису стекла и поднимает его вверх. Стекло фиксируется
в любом положении тормозным механизмом, который смонтирован на валике
привода и размещен в корпусе, приклепанном к корпусу стеклоподъемника.
Тормозной момент создается трением наружной поверхности витков пружины о
поверхность корпуса.

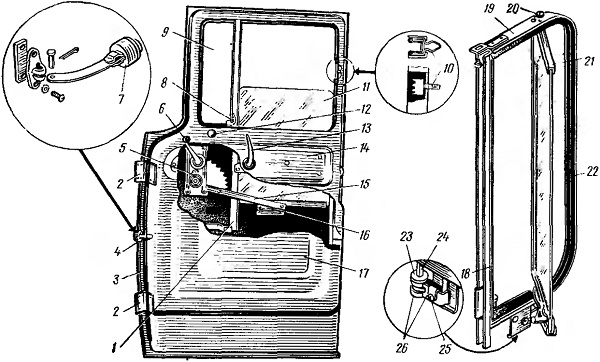

Рис. 12.2. Дверь кабины (правая):
1 — направляющая стекла; 2 — навеска двери; 3 - уплотнитель двери; 4 —
ограничитель; 5 - стеклоподъемник; 6 — ручка стеклоподъемника; 7 —
буфер ограничителя; 8 —- запор форточки; 9 — стекло форточки; 10—
скрепки крепления уплотнителей; 11 — стекло двери; 12- заглушка;
13—внутренняя ручка замка двери; 14 —накладка; 15 ~ рычаг
стеклоподъемника; 16 — кулиса; 17 — крышка люка; 18, 22 — уплотнители
форточки; 19—обойма уплотнителя форточки; 20—верхняя ось; 21 — рамка
стекла; 23 — втулка; 24 — нижняя ось; 25 — винт зажимной; 26 — кронштейн
