Глава 12 КАБИНА, ОПЕРЕНИЕ, ГРУЗОВАЯ ПЛАТФОРМА АВТОМОБИЛЕЙ ЗИЛ-133



Кабина автомобилей ЗИЛ-133




На автомобиле установлена цельнометаллическая трехместная кабина с тепловой изоляцией (рис. 12.1). Кабина крепится в трех точках на кронштейнах 5 к 12 рамы.



Вентиляция кабины осуществляется через вентиляционный люк в крышке кабины, а также через опускаемые стекла и поворотные форточки дверей кабины. Кроме того, свежий воздух может поступать в кабину через вентиляционный капал в правом брызговике крыла.

Кабина оборудована сиденьем для водителя и двухместным сиденьем для пассажиров. Сиденье водителя регулируется по высоте и удалению от рулевого колеса. Кабина укомплектовывается двумя наружными зеркалами заднего вида, противосолнечным козырьком, ящиком для хранения мелких вещей и документов, резиновым ковриком. В зимнее время кабина обогревается отопителем.

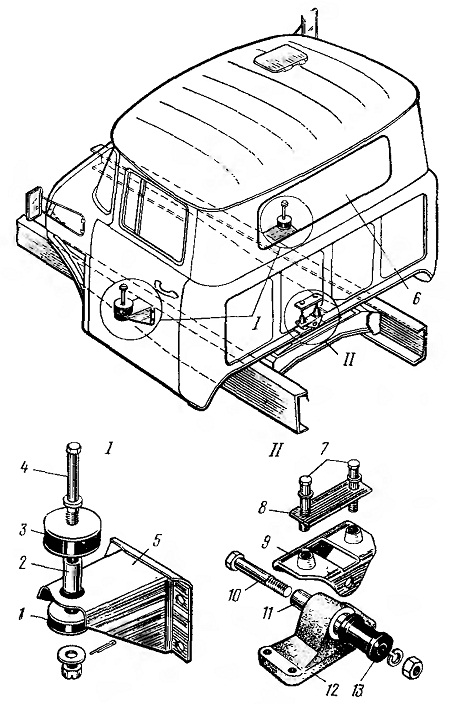

Рис. 12.1. Кабина и ее крепление на автомобиле:
1,3 — подушки; 2, 11 — втулки; 4, 10 — болты; 5 — боковой кронштейн; 6 — заднее стекло; 8 — планка; 9 — серьга; 12 — задний кронштейн; 13 — резиновая втулка
