Приборы тормозного привода дизельных автомобилей ЗИЛ-133
Датчик сигнала торможения автомобиля ЗИЛ-133
Представляет собой пневмоэлектрический выключатель, предназначенный для
замыкания цепи электрических сигнальных ламп при торможении.
Датчики имеют нормально замкнутые боковые контакты, которые замыкаются
при давлении выше кгс/см2 и размыкаются при падении давления ниже 0,10
кгс/см2.
При подводе сжатого воздуха в корпус 1 (рис. 11.25) под диафрагму
2 последняя прогибается и подвижный контакт 3 соединяет неподвижные
контакты 4, замыкая электрическую цепь датчика.

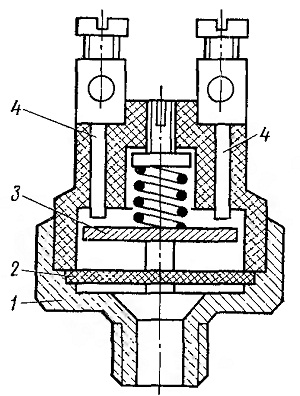

Рис. 11.25. Датчик сигнала торможения
