Приборы тормозного привода дизельных автомобилей ЗИЛ-133


Тормозная камера дизельных автомобилей ЗИЛ-133

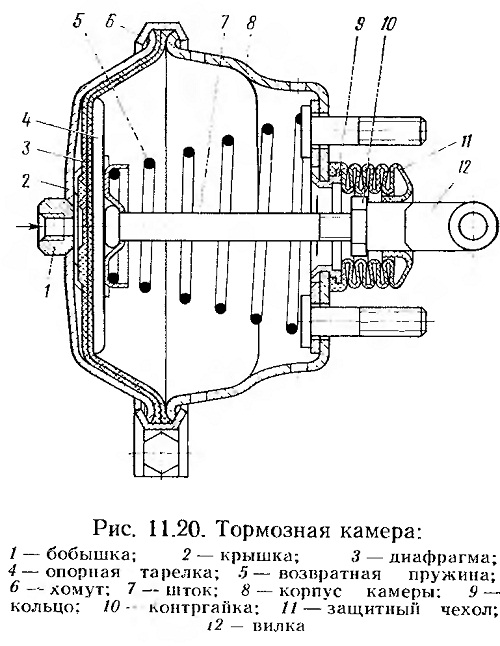

Предназначена для приведения в действие колесного тормоза автомобиля. При торможении, т. е. при подаче сжатого воздуха через бобышку 1 (рис. 11.20) под крышку 2 камеры, диафрагма 3 прогибается, воздействуя на опорную тарелку 4, и перемещает шток 7, который вилкой 12 соединен с регулировочным рычагом 1 (см. рис. 11.2)
тормоза. При перемещении штока последний поворачивается вместе с разжимным кулаком 4 (см. рис. 11.1).

При растормаживании, т. е. при выпуске воздуха из камеры через ту же бобышку I (см. рис. 11.20), под действием возвратной пружины 5 тарелка с штоком и диафрагмой возвращается в исходное положение.
