Приборы тормозного привода дизельных
автомобилей ЗИЛ-133
Двухмагистральный клапан пневмопривода дизельных
автомобилей ЗИЛ-133
Предназначен для управления одним исполнительным механизмом от двух
независимых органов управления. На автомобилях ЗИЛ-133ГЯ, -133ВЯ он
применяется для управления пружинными энергоаккумуляторами от ручного крана
(через ускорительный клапан) и от пневматического крана с кнопкой, а также
для предотвращения одновременного действия тормозных камер заднего моста и
их пружинных энергоаккумуляторов.
При подаче сжатого воздуха в вывод I (рис. 11.19) от ускорительного клапана
диафрагма 1 перемещается вправо и садится на седло 2, закрывая вывод III,
При этом вывод II соединяется с выводом I, сжатий вом
дух проходит в пружинные энергоаккумуляторы и автомобиль растормаживается.
При подаче сжатого воздуха к выводу III от пневматического крана аварийного
растормаживания диафрагма перемещается влево и садится на седло 3, закрывая
вывод 1. При этом вывод II соединяется с выводом III, я сжатый воздух
проходит в пружинные энергоаккумуляторы и автомобиль растормаживается. При
затормаживании, т. е. при выпуске воздуха из пружинных энергоаккумуляторов,
диафрагма остается прижатой к седлу, к которому она переместилась, и сжатый
воздух свободно проходит из пружинных энергоаккумуляторов через вывод II в
выводы I или III.
В случае одновременного подведения сжатого воздуха к выводам I и III
диафрагма занимает нейтральное положение и не мешает проходу воздуха к
выводу II и далее в пружинные энергоаккумуляторы.

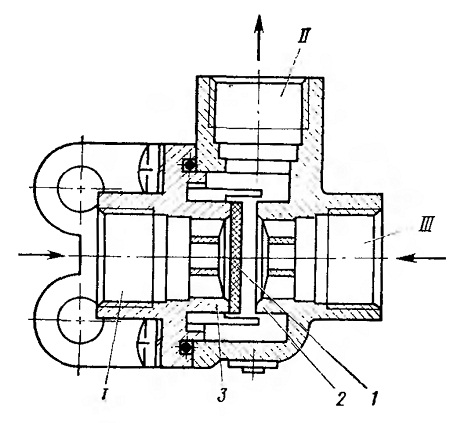

11.19. Двухмагистральный клапан
