Приборы тормозного привода дизельных
автомобилей ЗИЛ-133
Предохранитель против замерзания тормозного привода дизельных автомобилей ЗИЛ-133
Защищает трубопроводы и приборы пневматического тормозного
привода от замерзания конденсатора. Установлен на
правом лонжероне рамы за кабиной. Корпус 2 (риг. 11.7) предохранителя
болтами соединен с крышкой 7. Между ними расположено предохранительное
кольцо 4. В крышке находится выключающее устройство, состоящее из штока 10 с
рукояткой, выполненного заодно со штоком запирающего штифта 8 и пробки 6 с
уплотнительным кольцом. Шток 10 в крышке уплотняется кольцом 9. Между дном
корпуса и пробкой 6 установлен фитиль 3, растягиваемый пружиной 1.
В наливное отверстие крышки 7 установлена пробка со щупом для контроля
уровня спирта. Сливное отверстие корпуса закрыто пробкой. В крышке
установлен также жиклер
5 для выравнивания давления воздуха в корпусе при
выключенном положении.
Когда рукоятка штока 10 находится в верхнем положении, сжатый воздух,
нагнетаемый компрессором в привод, проходит мимо фитиля и уносит с собой
пары спирта, которые отбирают из воздуха влагу и превращают ее в
незамерзающий конденсат.
При температуре окружающего воздуха выше 5 °С предохранитель следует
выключить. Для этого шток опускается в крайнее нижнее положение,
поворачивается на 90° и фиксируется при помощи штифта 8. Пробка 6, сжимая
расположенную внутри фитиля пружину, закрывает верхнее отверстие корпуса 2,
вследствие чего испарение спирта прекращается.

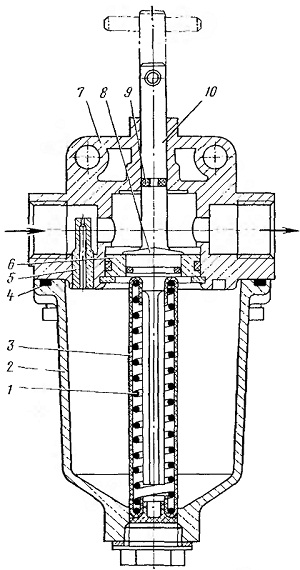

Рис .11.7 Предохранитель против замерзания
