Держатель запасного колеса автомобилей ЗИЛ-133Г2, -133ГЯ

Снятия запасного колеса автомобилей ЗИЛ-133Г2, -133ГЯ

Для снятия запасного колеса необходимо отвернуть на несколько оборотов гайки 4  (рис. 9.2)  откидных болтов 13, крепления опоры 11 запасного колеса к кронштейну 1, вывести болты 13 из пазов ушков 3 и выдвинуть вместе с опорой 11 колесо из-под платформы
так, чтобы болты 13 не мешали снятию колеса. Стоя перед колесом, потянуть его на себя. Соскальзывая с кронштейна 1 по наклонной плоскости, колесо поворачивается вертикально и спадает с него вниз. Запрещается стоять вплотную к автомобилю при сбрасывании колеса. Соскальзывающее колесо следует придержать руками за среднюю часть шины и опереть его на кронштейн. Отвернуть две гайки 9 крепления опоры 11 к диску колеса и снять ее.



Установка запасного колеса автомобилей ЗИЛ-133Г2, -133ГЯ

Для установки запасного колеса необходимо опереть колесо на кронштейн, закрепить горизонтально опору 11 к диску колеса, навесить переносную лебедку 1 (рис. 9.3) на скобу платформы и, отведя собачку барабана рукой, размотать трос 2. Завести ветви троса симметрично с обеих сторон колеса 3 и зацепить крюки, имеющиеся на концах ветвей троса, за верхнюю полку лонжерона справа и слева от кронштейна 4 крепления запасного колеса, образовав две петли. Вращая гаечным ключом барабан лебедки, намотать трос. Поднимаемое в образовавшихся петлях троса колесо следует придерживать и направлять рукой. После подъема колеса на уровень кронштейна задвинуть его на кронштейн, завести в прорези ушков 3
(см. рис. 9.2) кронштейна откидные болты 13 и закрепить их гайками 4. Освободить петли троса, намотать его на лебедку и снять ее.

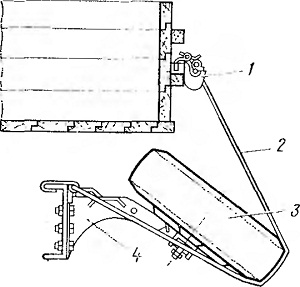

Рис. 9.3. Установка запасного колеса в держатель на автомобилях ЗИЛ-133Г2, -133ГЯ
