Ремонт двигателя
автомобиля ЗИЛ-133Г2
Сборка двигателя автомобиля ЗИЛ-133Г2
Сборка блока цилиндров двигателя автомобиля
ЗИЛ-133Г2
При запрессовке втулок распределительного
вала для получения совпадения отверстий во втулках и блоке надо
использовать имеющиеся лунки на торцах втулок или отверстия во втулках.
Окончательный подбор поршня к гильзе производят, проверяя с помощью
динамометра усилие, необходимое для протаскивания между поршнем и
гильзой стальной ленты-щупа толщиной 0,08 мм, шириной 13 мм и длиной 200
мм (рис. 4.13). Нормальное усилие должно быть в пределах
2—3,5 кг. При этом щуп опускается в гильзу в зоне маркировки размерной
группы на глубину не меньше высоты юбки поршня. В случае, если усилие
протаскивания ленты-щупа будет отличаться от рекомендованной величины,
допускается производить подбор поршней и гильз, используя детали из
ближайших соседних размерных групп.
Уплотнительные резиновые кольца должны надеваться на гильзу без
применения излишнего растягивания. Предварительно надо смазать кольца
маслом, применяемым для двигателя. Гильзы необходимо устанавливать в
блок цилиндров осторожно, не допуская срезания выступающих из канавок
уплотнительных колец кромками отверстий в блоке цилиндров, без
приложения чрезмерных усилий и исключая удар бурта гильзы о блок.
Имеющаяся на торце гильзы маркировка должна располагаться в сторону
развала блока.

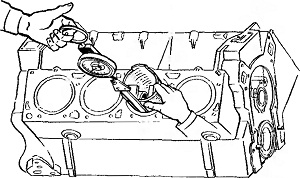

Рис. 4.13. Окончательный подбор поршней к гильзам
