ДВИГАТЕЛЬ АВТОМОБИЛЯ ЗИЛ-1ЗЗГ2







Газораспределительный механизм двигателя автомобиля ЗИЛ-133Г2





 Имеет верхнее расположение клапанов с приводом их от распределительного вала с помощью толкателей, штанг и коромысел. Для регулировки зазора в приводе клапанов в коротком плече коромысел установлен регулировочный винт 41 (см рис 4.4) с контргайкой. Привод распределительного вала осуществляется от коленчатого вала парой стальных косозубых шестерен. закрытых алюминиевой крышкой. Для правильной взаимной установки шестерен при сборке двигателя нужно поставить шестерню распределительного нала и шестерню коленчатого вала таким образом, чтобы метки находились на прямой, соединяющей центры этих шестерен.

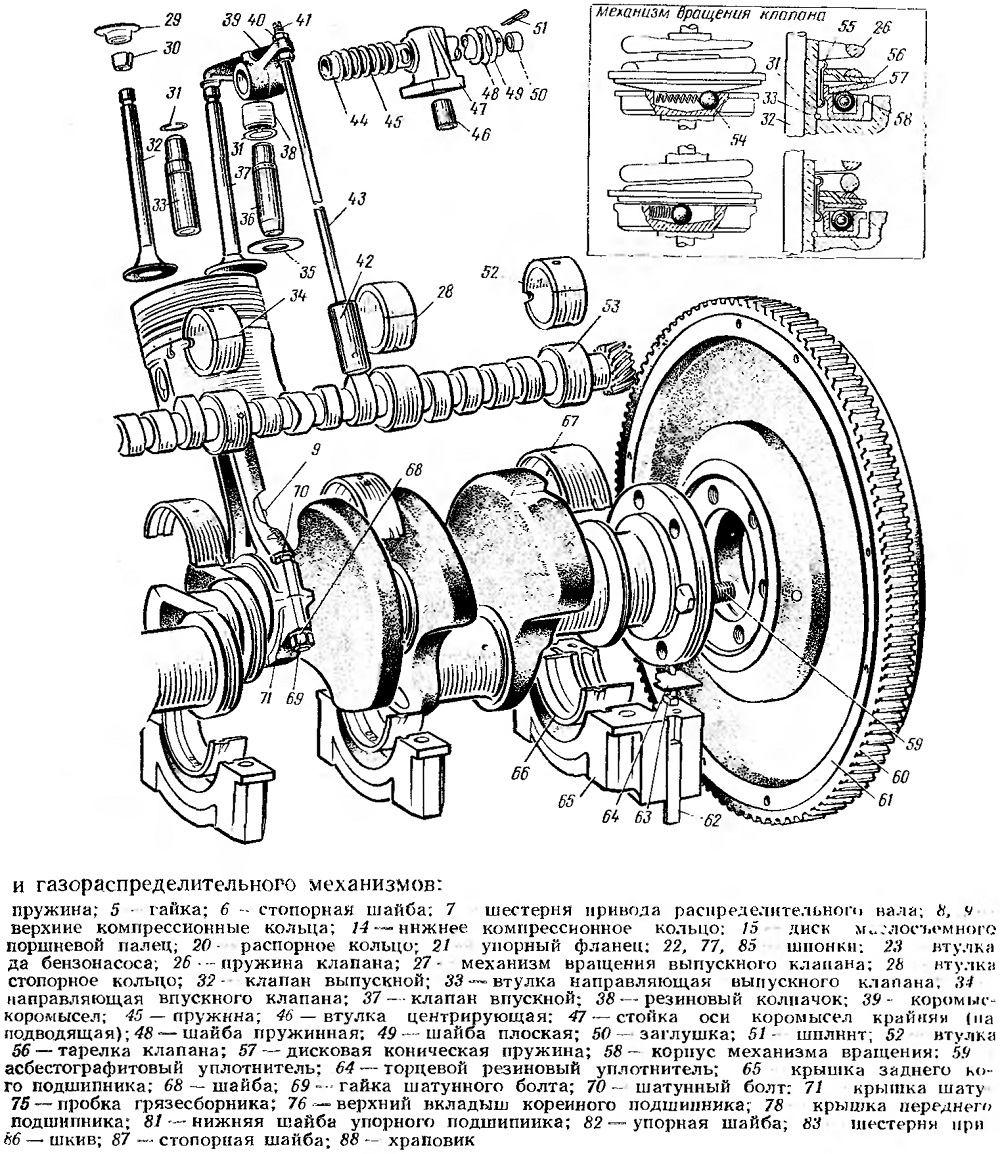

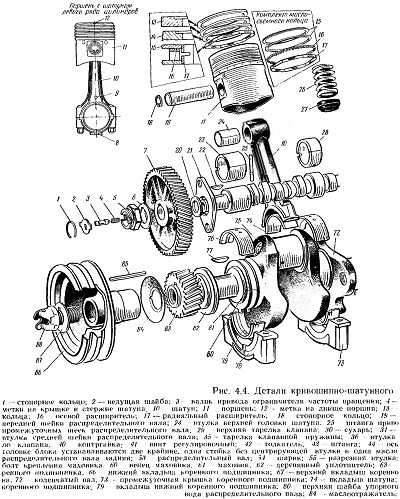

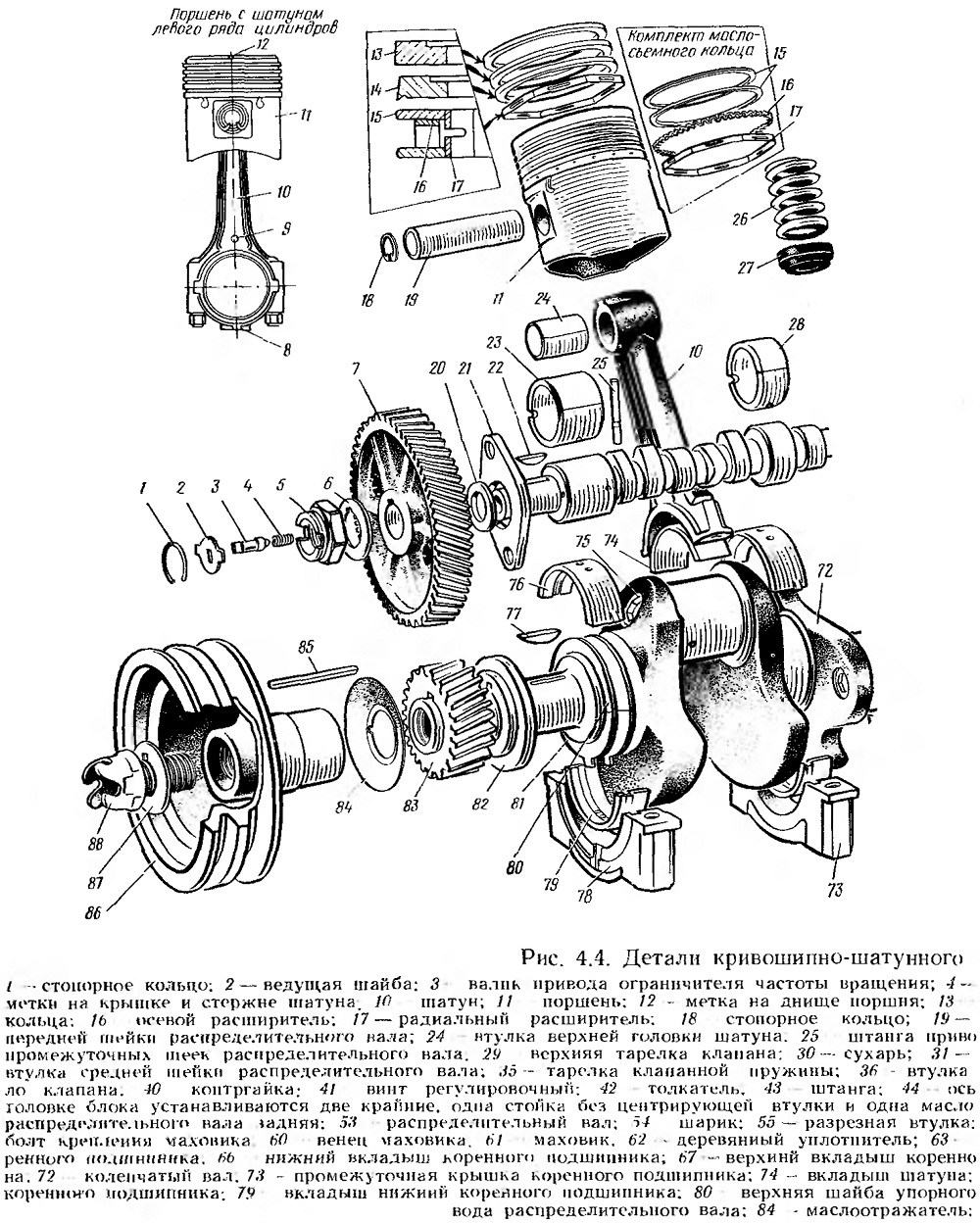

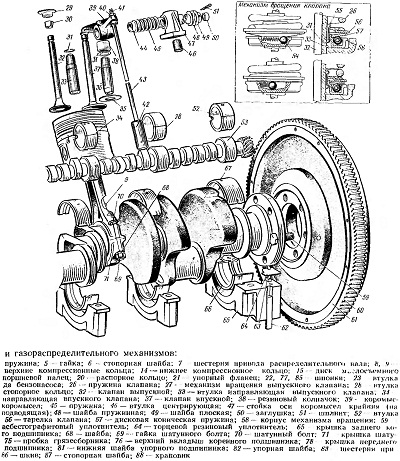

Рис. 4.4. Детали кривошипно-шатунного и газораспределительного механизмов:









Распределительный вал 52—стальной кованый, с закаленными кулачками, эксцентриком и шестерней привода распределителя зажигания и масляного насоса. Распределительный вал лежит на пяти опорах, снабженных втулками из биметаллической ленты. Третья шейка вала и втулка имеют большую ширину, чем остальные шейки. Пятая шейка вала, втулка и шестерня имеют меньший диаметр, чем первые четыре шейки для того, чтобы исключить повреждение поверхности подшипников зубьями шесгерни при установке распределительного вала в блок цилиндров. Номинальный диаметральный зазор в подшипниках распределительного вала равен 0,03 — 0,090 мм, предельно допустимый 0,16 мм. Профили кулачков впускных и выпускных клапанов одинаковы. Все кулачки по ширине шлифуются на конус, что в сочетании со сферической рабочей поверхностью толкателя обеспечивает вращение толкателей в гнездах блока цилиндров при работе двигателя. В осевом направлении перемещение распределительного вала ограничивается упорным фланцем 21, который крепится к блоку двумя болтами. Осевой люфт распределительного вала в новом двигателе составляет 0,08-—0,208 мм. Он определяется разницей в толщине упорного фланца и распорного кольца 20. Предельно допустимый люфт у изношенного двигателя 0,3 мм. Ведомая
шестерня распределительного вала установлена на шпонке и удерживается на валу с помощью гайки. От распределительного вала через фигурную шайбу 2 и валик 3, подвижный в осевом направлении, осуществляется привод центробежного датчика ограничителя максимальной частоты вращения коленчатого вала двигателя. Привод распределителя зажигания и масляного насоса осуществляется от распределительного вала через шестерню на его заднем конце.

Толкатели 42 клапанов — стальные, пустотелые. Для повышения надежности пары кулачок-толкатель на горец направлен специальный чугун. В нижней части толкателя предусмотрены отверстия для слива масла, попадающего самотеком в толкатель по штанге. Толкатели к гнездам в блоке подбирают индивидуально таким образом, чтобы под действием собственного веса они медленно опускались в смазанном отверстии. По наружному диаметру толкатели разбиты на 2 группы. Маркировка нанесена химическим способом на боковой поверхности толкателя.

Штанги 43 толкателей — стальные. Концы штанг выполнены сферическими и термически обработаны для повышения твердости трущихся поверхностей.
Коромысла 39 клапанов — стальные. В отверстии коромысла запрессована бронзовая втулка. Короткое плечо коромысла имеет регулировочный винт 41 с контргайкой 40 для изменения и фиксации зазора между коромыслом и стержнем клапана.

Ось 44 коромысел — стальная, пустотелая. По торцам оси установлены заглушки 50. Ось закреплена на головке на четырех чугунных стойках 47. Одна стойка из средних является маслоподводящей. Крайние стойки фиксируются от смещения с помощью пустотелого штифта.

Клапаны изготовлены из жаропрочной стали. Для улучшения охлаждения стержень выпускного клапана 32 заполнен натрием, который при работе двигателя плавится и эффективно переносит тепло клапана направляющей втулке 33, запрессованной в головку блока. Тарелки впускного и выпускного клапанов имеют жаропрочную наплавку поверхности посадочной уплотняющей фаски.

Для повышения срока службы выпускных клапанов последние во время работы двигателя принудительно поворачиваются специальным механизмом.

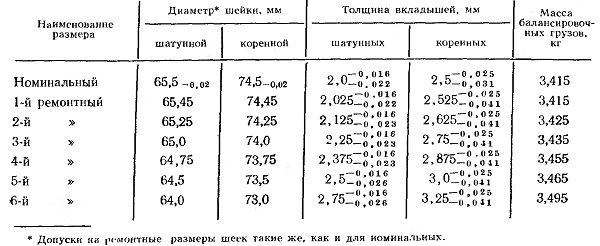

Таблица 4.2

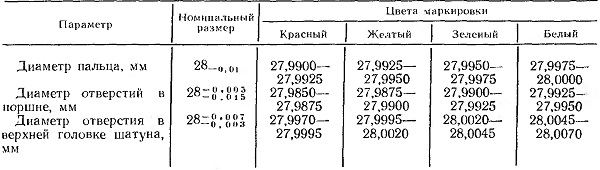

Таблица 4.3
