Делитель
автомобиля ЗИЛ-133
Делитель (рис. 3.35) представляет собой одноступенчатый механический
редуктор, расположенный в отдельном от коробки передач картере 23,
отлитом вместе с картером сцепления. Делитель передач состоит из
ведущего (первичного) 5 и ведомого (вторичного) 22 валов, одной пары
косозубых шестерен 15 и 19, синхронизатора
14, подшипников 17 и 24 с крышками 9 и 29, подшипника 21 со стаканом 20
и механизма переключения передач. В верхней части картера делителя
имеется смотровой люк, закрытый крышкой 12. В нижней части картера
расположено сливное отверстие, закрытое пробкой с магнитом. Картер
делителя при соединении его с картером коробки передач центрируется
кольцевой крышкой подшипника ведущего вала коробки передач.

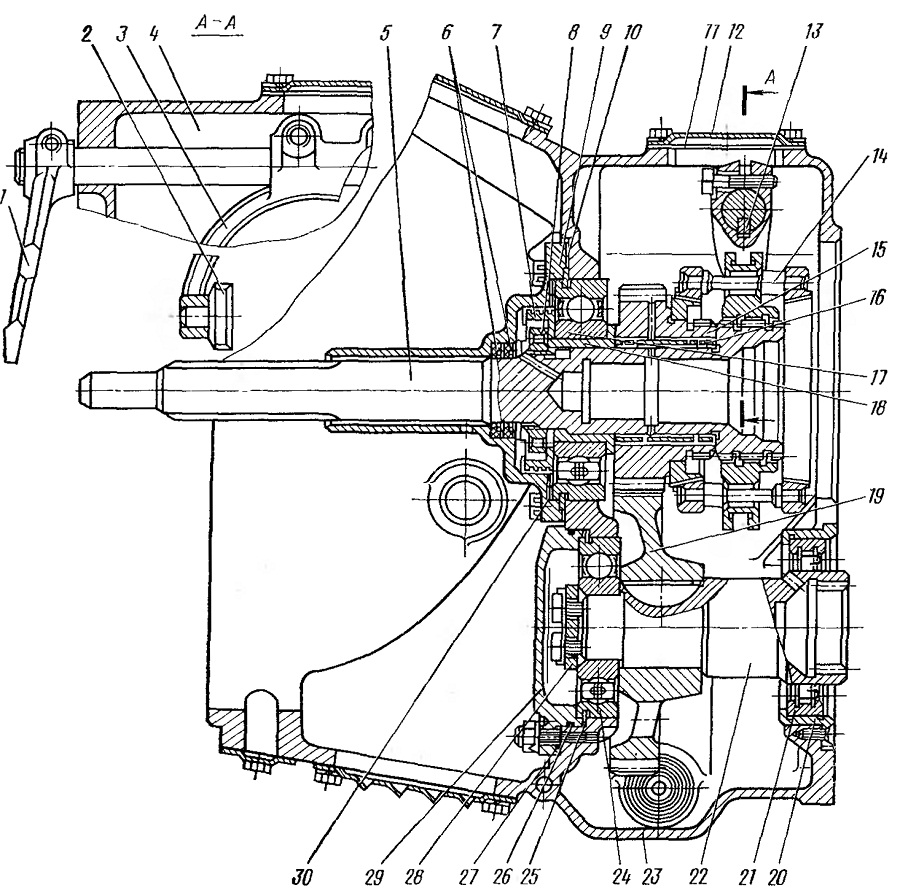

Рис. 3.35. Делитель передач
