Глава 3 СИЛОВОЙ АГРЕГАТ ДИЗЕЛЬНЫХ АВТОМОБИЛЕЙ ЗИЛ-133

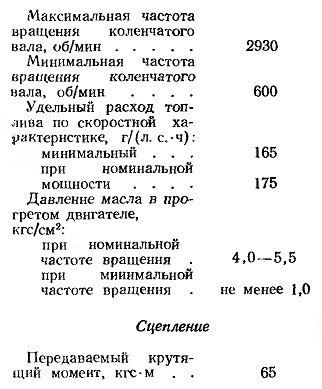

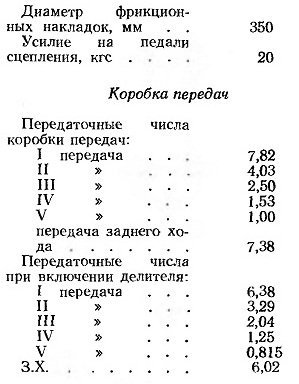

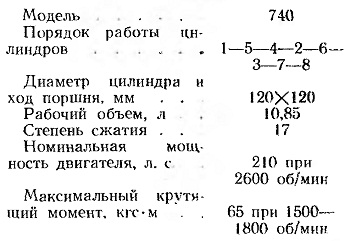

Силовой агрегат автомобилей-тягачей состоит из четырехтактного V-образного восьмицилиндрового дизеля (рис. 3.1 и 3.2), двухдискового сцепления и десятиступенчатой коробки передач. Основные параметры силового агрегата:


Двигатель

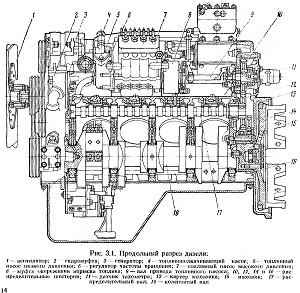

Рис, 3.1. Продольный разрез дизеля;

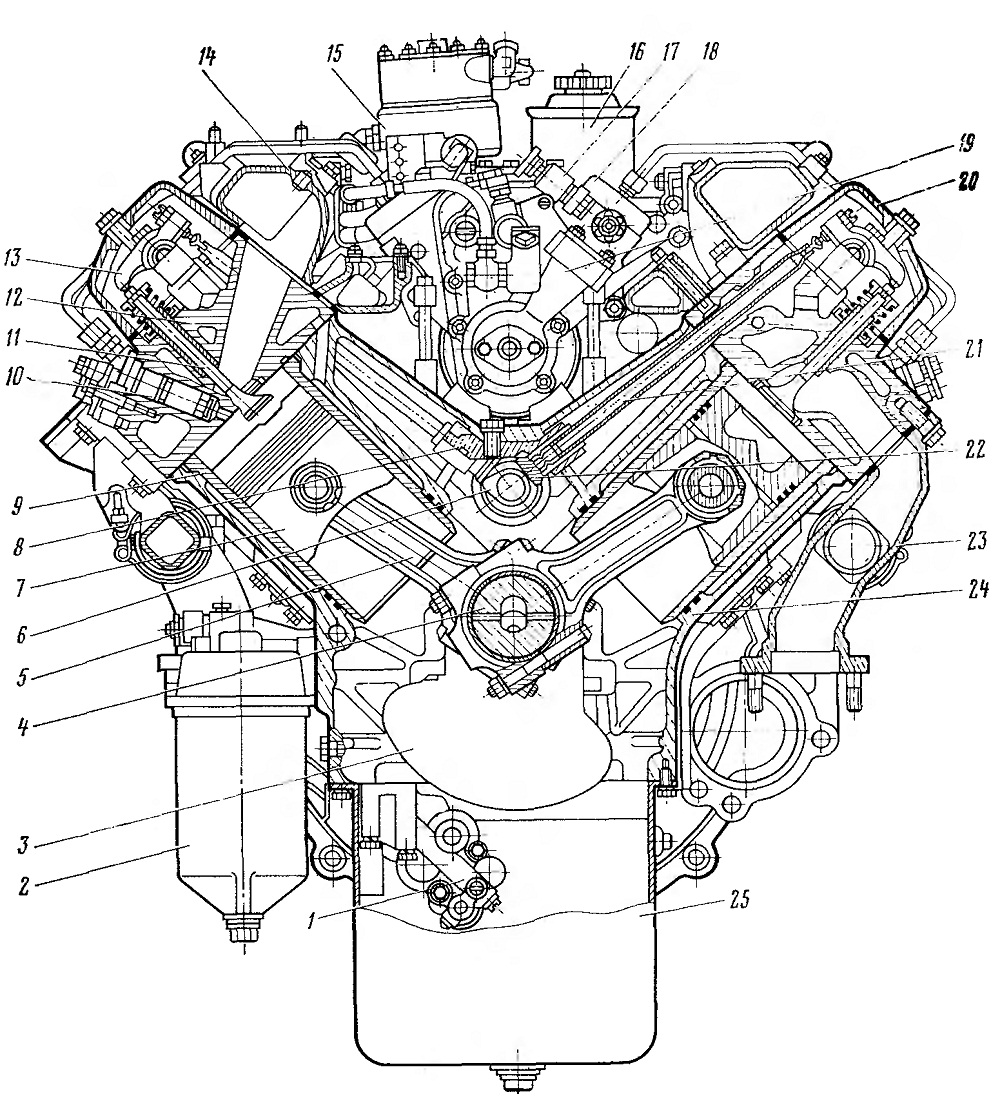

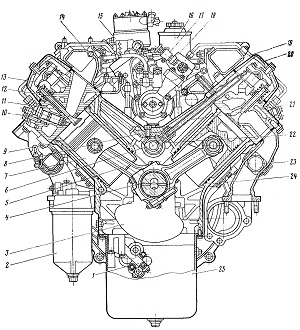

Рис. 3.2. Поперечный разрез дизеля:
1— масляный насос; 2 — фильтр тонкой очистки масла; 3— противовес коленчатого вала; 4 — коленчатый вал; 5 — шатун; 6 — распределительный вал; 7 — поршень; 8 — опора толкателей; 9 — гильза цилиндра; 10 — форсунка; 11 — клапан; 12 — головка цилиндра; 13 — коромысло; 14—впускной трубопровод; 15 — компрессор; 16 — насос гидроусилителя рулевого управления; 17 — топливоподкачивающий насос; 18 — насос низкого давления; 19 — насос высокого давления; 20—крышка головки; 21 — штанга; 22 — толкатель; 23 — выпускной трубопровод; 24 — блок цилиндров; 25 — поддон блока цилиндров
