РЕГУЛИРОВКА ПОДШИПНИКОВ ШКВОРНЕЙ АВТОМОБИЛЯ ЗИЛ-131

РЕГУЛИРОВКА ПОДШИПНИКОВ ШКВОРНЕЙ АВТОМОБИЛЯ ЗИЛ-131

При регулировке предварительного натяга подшипников передних колес автомобиля необходимо также проверить и при необходимости отрегулировать предварительный натяг подшипников 5 ж 14 (см. рис. 45) шкворней 4 и 17 поворотных цапф.

Необходимость регулировки подшипников можно проверить без снятия переднего ведущего моста с автомобиля. Для этого

нужно поднять передний мост и установить его на козлы, вывернуть пробку в нижней крышке 16 корпуса поворотной цапфы и установить на крышке индикатор, направив его ножку в торец шкворня. Пользуясь домкратом или рычагом, следует сместить кверху корпус поворотной цапфы, при этом, если имеется осевой зазор, то движение стрелки индикатора покажет наличие осевого перемещения в подшипниках.

Перед регулировочными работами следует дополнительно выполнить операции кроме тех, которые были проведены при регулировке подшипников колес. Сначала надо отъединить от по-

воротных рычагов продольную и поперечную рулевые тяги, затем отъединить шланг подвода воздуха к шине и снять колесо. Отвернуть полностью гайку 32 крепления подшипника, снять ступицу 35 колеса в сборе с тормозным барабаном и снять тормозные колодки 22. Разъединить и снять регулировочный рычаг 6. Отъединить угловой штуцер от опорного диска и вывернуть его основание из головки 37 подвода воздуха. Снять опорный диск 20 и разжимный кулак 40. Снять цапфу 36 и вынуть полуось II в сборе с полуосью 29 и головкой 37 подвода воздуха, а также снять все сальники, которые могут мешать. Одновременно следует проверить состояние сальников 9, 10 и 23, а также продугь сжатым воздухом канал 31 подвода воздуха в шину.

Для устранения осевого зазора подшипников шкворней поворотных цапф надо затянуть до отказа гайки 1 и 15 крепления верхней крышки 3 с рычагом 8 и нижней крышки 16 подшипни-

ков. Затем динамометром, крючок которого вставляют в отверстие рычага рулевой трапеции (рис. 46), определяют крутящий момент, необходимый для поворота цапфы из одного крайнего положения в другое. Если крутящий момент окажется в пределе 0,5—0,6 кГм, что будет соответствовать усилию 2,0—2,4 кГ, то регулировка подшипников не требуется, при этом подшипники должны быть смазаны смазкой. Если необходимый крутящий момент выходит из указанных пределов, надо изменить толщину набора регулировочных прокладок 7 я 13 (см. рис. 45) в большую или меньшую сторону. При слабой затяжке подшипников уменьшают на одинаковую величину набор верхних и нижних регулировочных прокладок 7 и 13, а при сильной — увеличивают.

Набор регулировочных прокладок под крышками для обеспечения соосности поворотной цапфы и шаровой опоры 12 должен быть одинаковым или, в крайнем случае, отличаться не более чем на одну прокладку толщиной 0,05 мм. Осевой зазор подшипников не допускается.

При устранении осевого зазора, возникшего в результате износа подшипников, рекомендуется удалять необходимое количество регулировочных прокладок 13 из-под нижней крышки, так как нижний подшипник обычно больше изнашивается. Если при разборке узла выяснилось, что износ подшипников приблизительно одинаков, нужно удалить одинаковое количество прокладок из-под верхней и нижней крышек. При сильном износе нижнего подшипника шкворня рекомендуется поменять подшипники местами; в этом случае прокладки должны быть удалены из-под верхней крышки.

При установке новых подшипников необходимо сначала замерить их монтажную высоту (от опорного торца наружного кольца до опорного торца внутреннего кольца). Общая толщина набора прокладок, установленных со стороны большего по высоте подшипника, должна быть больше на величину разности в монтажных высотах подшипников. Несоблюдение приведенных правил установки регулировочных прокладок приводит к потере соосности корпуса поворотной цапфы и шаровой опоры.

При регулировке предварительного натяга для новых подшипников в каждый из наборов прокладок должно быть включено не менее десяти прокладок толщиной 0,1 мм. При этом две прокладки толщиной 0,05 мм и одна прокладка толщиной 0,1 мм должны быть установлены в наборе прокладок со стороны корпуса полуоси 29, а остальные тонкие прокладки со стороны крышек. Это дает возможность получить плотное (негерметичное) соединение.

В процессе регулировки предварительного натяга подшипников необходимо повертывать корпус поворотной цапфы в одну и другую сторону, чтобы ролики подшипников шкворней заняли

правильное положение между внутренними и наружными кольцами.

Закончив регулировку подшипников шкворней, надо собрать узел в последовательности, обратной разборке и закрепить детали узла болтами и гайками. При этом под гайки должны быть подложены пружинные шайбы, а на шпильки надеты разрезные конусы 2.

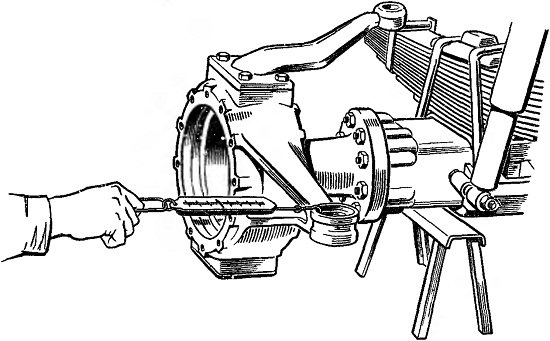

Рис. 46. Способ проверки предварительного натяга подшипников шкворня переднего моста автомобиля ЗИЛ-131
