ПРОВЕРКА И РЕГУЛИРОВКА ПРИБОРОВ КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131





Для обеспечения безотказной работы системы зажигания, повышения долговечности и снижения трудоемкости при техническом обслуживании приборов применена контактно-транзисторная система зажигания, которая с 1967 г. применяется на некоторых выпускаемых автомобилях ЗИЛ-130 и ЗИЛ-131 А. С 1968 г. все указанные автомобили, выпускаемые заводом, комплектуются приборами контактно-транзисторной системы зажигания.

Схема подключения приборов в общую схему системы зажигания автомобиля ЗИЛ-130 и ЭИЛ-131А показана на рис. 25.

Прерыватель-распределитель 2 (Р4-Д) по конструкции такой же, как и Р4-В, но он не имеет конденсатора. Катушка 8 зажигания Б114 имеет только два клеммных вывода низкого напряжения и один высокого напряжения. Добавочное сопротивление 4 (СЭ107) отделено от катушки зажигания, оно имеет два последовательно включенных сопротивления. Транзисторный коммутатор 7 ТКЮ2 является главным электрическим прибором, который разгружает контакты прерывателя от электрической перегрузки и увеличивает их долговечность, а также облегчает пуск двигателя в холодное время года.
В новой контактно-транзисторной системе зажигания контакты прерывателя нагружены только током управления транзистора (до 0,8 а), а не полным током первичной цепи катушки зажигания (до 7 а), благодаря чему они почти не подгорают и не подвергаются эрозии и поэтому длительное время не нуждаются в зачистке. В то же время из-за малого тока, разрываемого контактами и не могущего пробить пленку масла и ее окись, следует особенно тщательно следить за чистотой контактов. При замасливании контактов необходимо их промывать чистым бензином (при ТО-2). Если автомобиль эксплуатировали длительное время и на контактах прерывателя образовался слой окиси, то их нужно осторожно прочистить абразивной пластинкой или мелкой стеклянной шкуркой зернистостью 100, не допуская при этом съема металла, так как это сокращает срок службы контактов.

Зазор в контактах прерывателя Р4-Д рекомендуется проверять не реже чем через 10 тыс. км пробега автомобиля. Beличина зазора между контактами прерывателя должна быть
0,3—0,4 мм. При этом зазор между электродами свечей зажигания остается таким же, как при обычной системе зажигания, т. е. 0,85—1,0 мм.




При проверке работоспособности схемы (ом. рис. 25) приборы контактно-транзисторной системы зажигания должны быть подключены к аккумуляторной батарее 1, стартеру 6 и включателю 5 так, как показано на схеме. Затем следует разомкнуть контакты прерывателя, включить зажигание и проверить напряжение в схеме. При исправной схеме и нормально работающих приборах напряжение должно иметь следующие пределы, в:


На клемме Б......................12,0—12,2

» » ВК......................около 9

» » К..............................................7—8

» » катушки зажигания ............................7—8

» » Р транзисторного коммутатора............. 3—4





Провода вольтметра следует присоединять так: один конец к клемме, другой к массе.

Если схема с приборами исправна, а на клемме Р коммутатора при разомкнутых контактах прерывателя нет напряжения, то это будет показывать, что коммутатор неисправен и его следует заменить.

В том случае, когда нет запасного коммутатора, транзисторную систему зажигания можно перевести на нетранзисторную, заменив катушку зажигания Б114 на Б13 со своим добавочным сопротивлением, и установив на прерыватель конденсатор, или заменив прерыватель-распределитель Р4-Д на Р4-В.

Работоспособность системы зажигания и ее приборов можно также проверить по наличию искры в зазоре между массой двигателя и высоковольтным проводом, соединенным с высоковольтным ВЫВОДО.М катушки зажигания. При исправной системе зажигания искра должна пробивать воздушный зазор величиной 3—10 мм.

При проверке работоспособности схемы и приборов, а также в процессе их эксплуатации не рекомендуется менять местами провода, идущие к клеммам катушки зажигания Б114, коммутатора ТК102 и добавочного сопротивления СЭ107, так как этим можно вызвать необратимое повреждение транзисторного коммутатора.

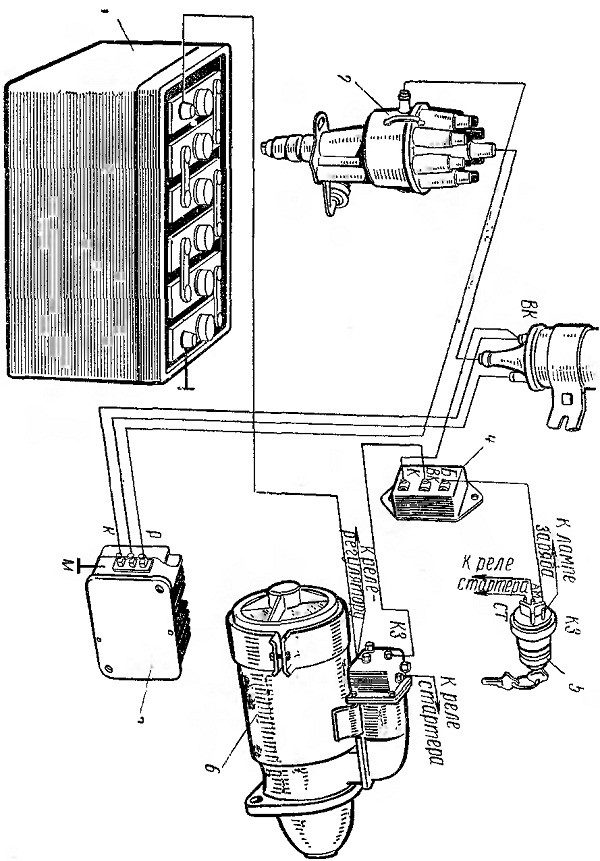

Рис. 25. Схема контактно-транзисторной системы зажигания:
В К, Б, К — клеммы катушки зажигания и добавочного сопротивления; AM — центральная клемма; С Г — клемма стартера; КЗ — клемма провода, отключающего добавочно! сопротивление катушки зажигания во время пуска двигателя; Р — выводная клемме провода, идущего от транзисторного коммутатора к прерывателю распределителя
