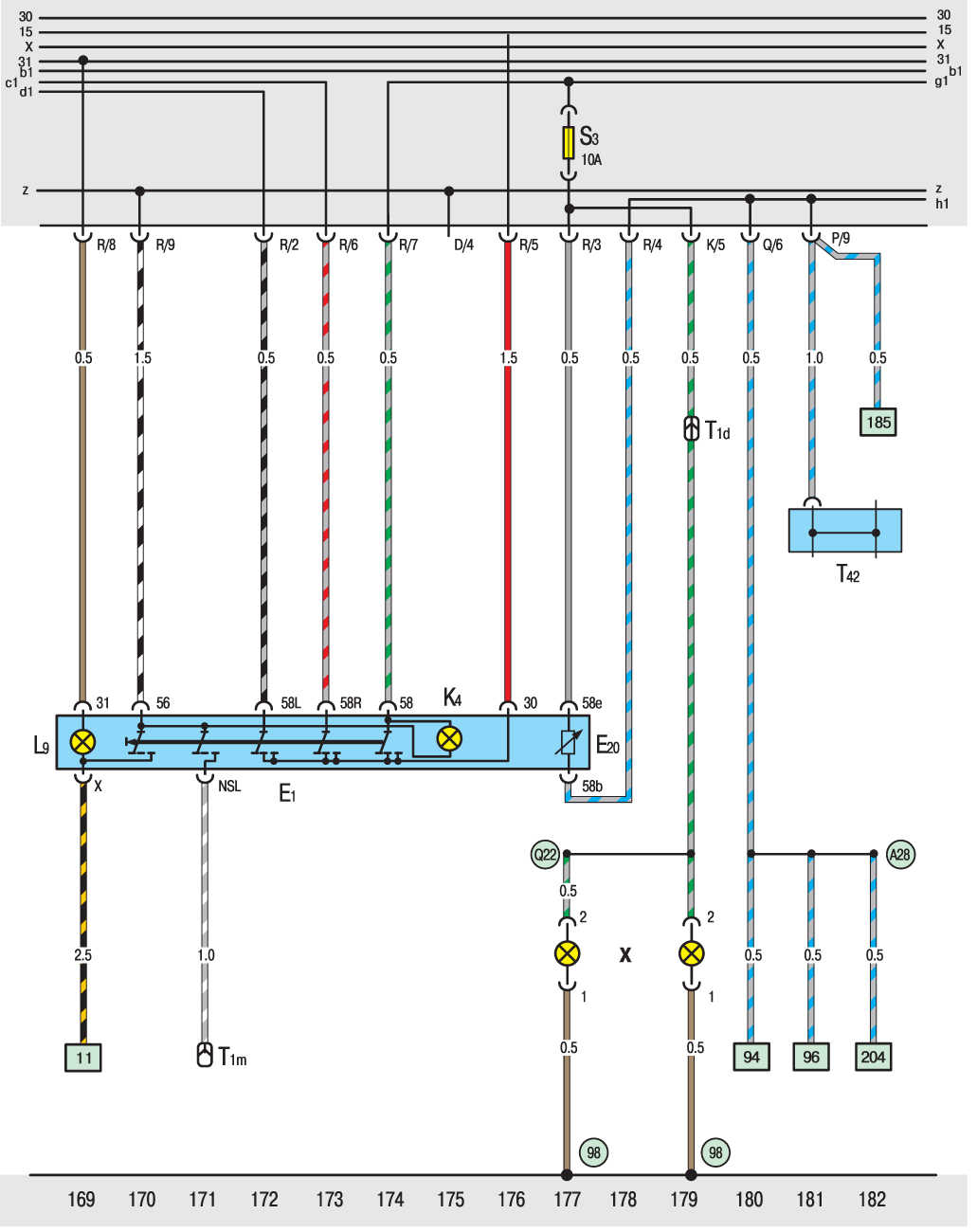

10.20.21. Выключатель освещения, подсветка номерного знака
| ОБЩИЕ СВЕДЕНИЯ |
 |
| Е1. Выключатель освещения Е20. Регулировка подсветки приборного табло и переключателей К4. Контрольная лампа стояночных огней L9. Лампа подсветки переключателей освещения T1d. Одноконтактный штекерв задней части релейной платы |
Т1m. Одноконтактный штекер(не употребляется
с противотуманными фарами) X. Подсветка номерного знака 98. Точка подключения к массе в жгуте задней двери А28. Точка подключения к положительному полюсу (58b) в жгуте вентилятора Q22. Точка подключенния (58е) в жгуте задней двери |
