Фольксваген Транспортёр. Подключение радиоприемника, прикуривателя и подкапотной лампы



Фольксваген Транспортёр. Подключение радиоприемника, прикуривателя и подкапотной лампы

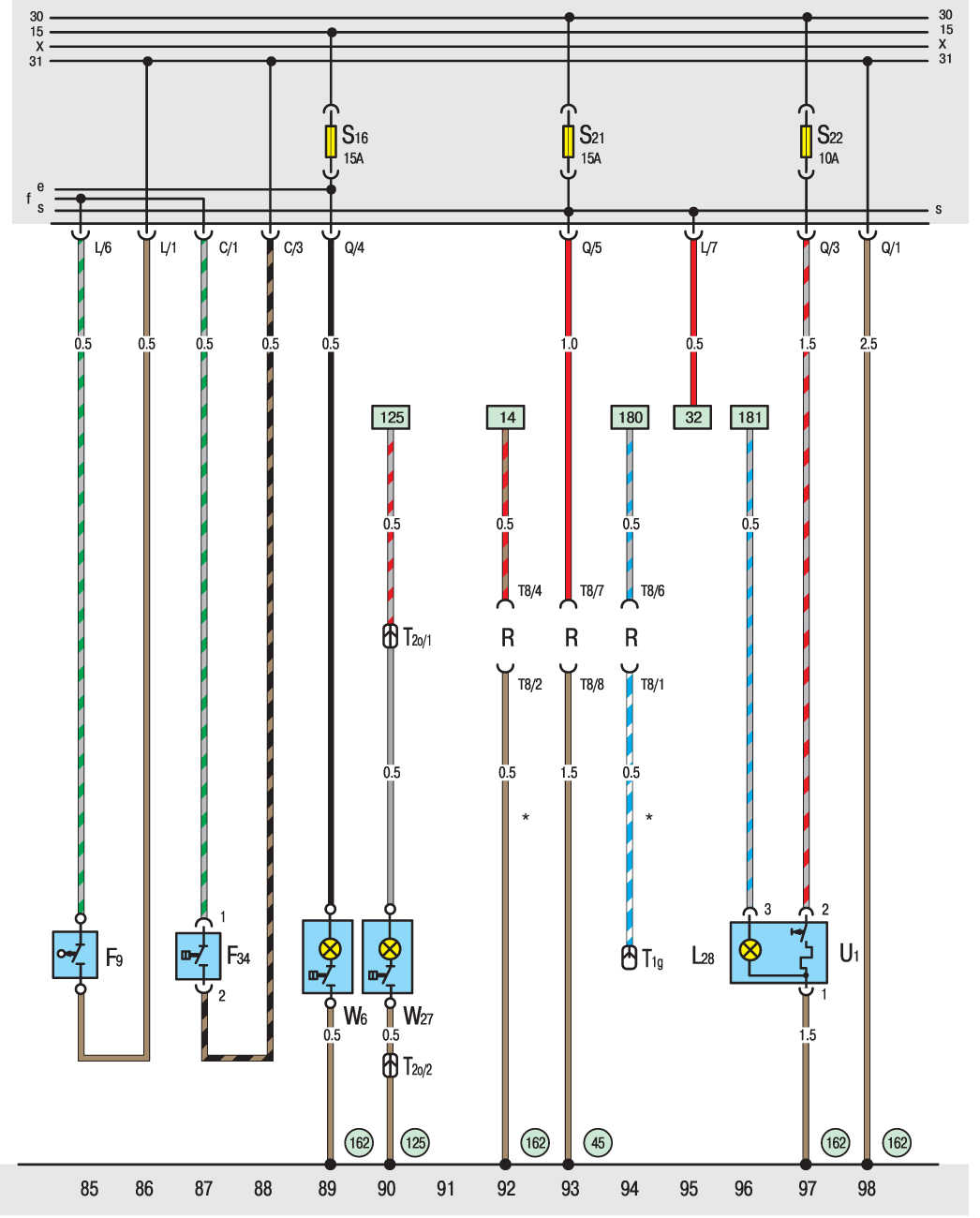

10.20.15. Подключение радиоприемника, прикуривателя и подкапотной лампы

ОБЩИЕ СВЕДЕНИЯ

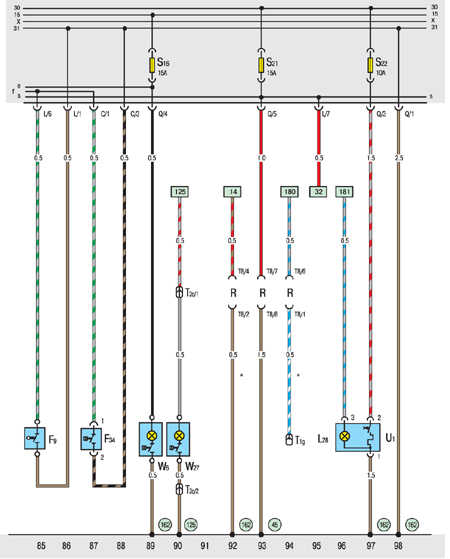

10.20.15 Подключение радиоприемника, прикуривателя и подкапотной лампы Volkswagen Transporter
F9. Выключатель ручного тормоза
F34. Контактный датчик аварийного падения тормозной жидкости
L28. Лампа подсветки прикуривателя
R. Разъем для радиоприемника
Т1g. Одноконтактный разъем в задней части релейной платы
Т2о. Двухконтактный разъем около аккумулятора
Т8. Восьмиконтактный разъем для радиоприемника
U1. Прикуриватель
W6. Лампа и выключатель освещения ящичка для мелких вещей
W27. Подкапотная лампа
45. Точка присоединения к массе за щитком приборов, в центре
125. Соединение массы -3- в жгуте фар
162. Соединение массы в жгуте вентилятора
