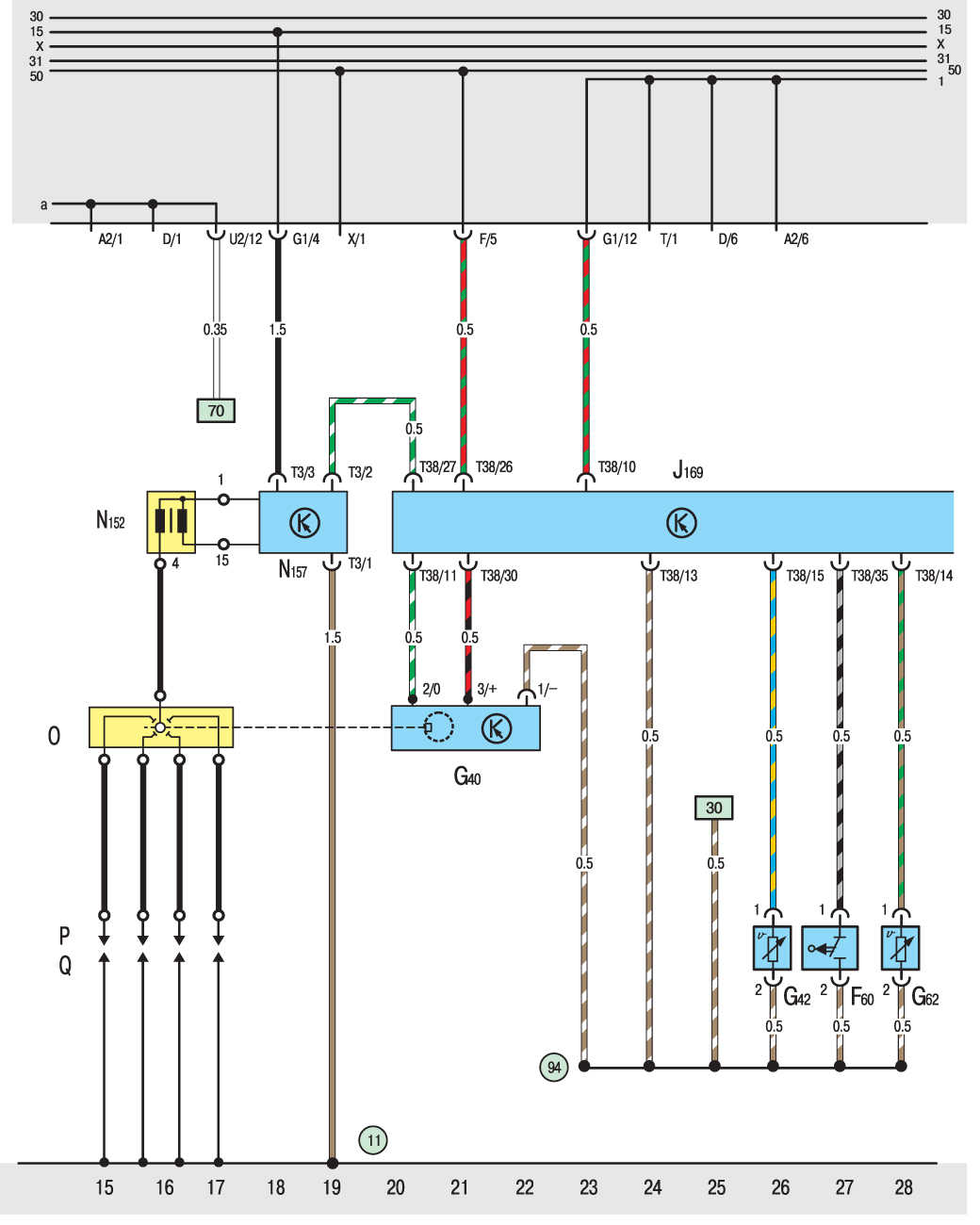

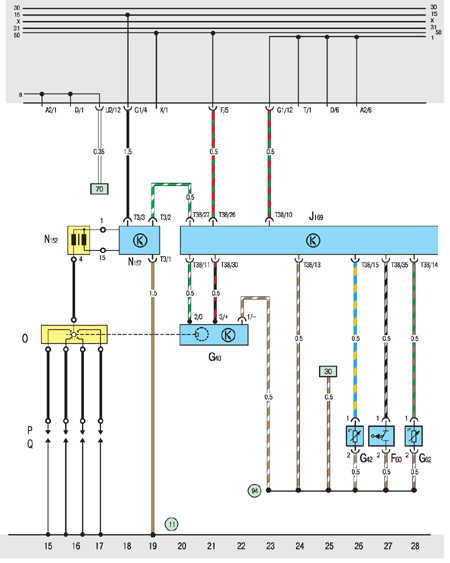

10.20.8. Система зажигания, блок управления системой впрыска Digifant
| ОБЩИЕ СВЕДЕНИЯ |
 |
| F60. Микропереключатель нейтрального положения
коробки передач G40. Датчик Холла 042. Датчик температуры входящего воздуха G62. Датчик температуры охлаждающей жидкости J169. Управляющее устройство системы Digifant около аккумулятора N152. Катушка зажигания N157. Выходной каскад управления катушкой зажигания |
О. Распределитель зажигания Р. Наконечники свечей зажигания Q. Свечи зажигания ТЗ. Штекерное соединение на три контакта Т38. Штекерное соединение на 38 контактов блока управления системы Digifant 11. Точка присоединения к массе около аккумуляторной батареи 94. Точка присоединения к массе жгута проводов к блоку управления системы впрыска Digifant |
