10.20.5. Инструкция по использованию электросхемы

ОБЩИЕ СВЕДЕНИЯ

Предупреждение находятся в механически нерабочем положении.

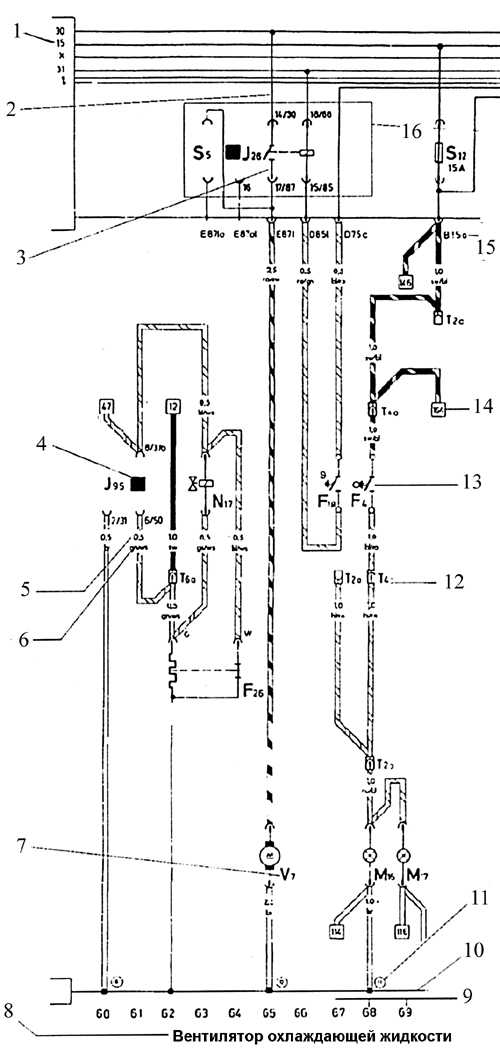

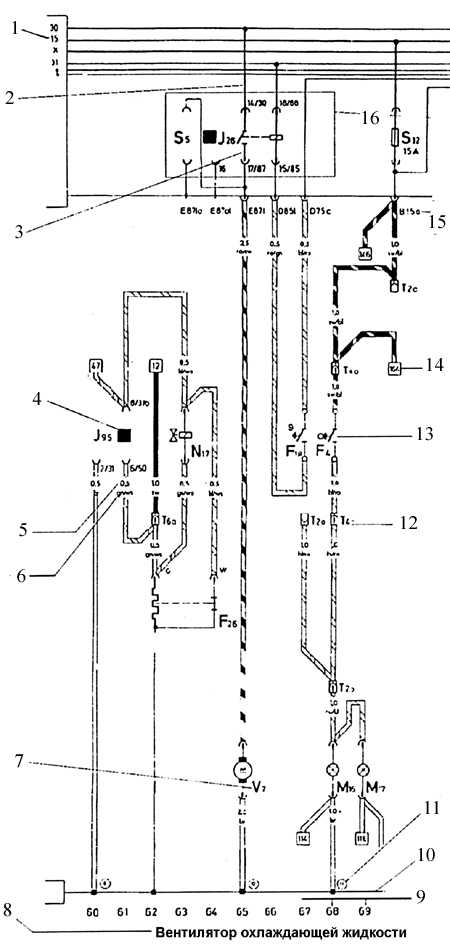

10.20.5 Инструкция по использованию электросхемы Volkswagen Transporter

1. Обозначение клеммы, 15: при включенном зажигании приложено напряжение аккумуляторной батареи
2. Внутренне соединения (тонкие штрихи). Эти соединения проводниками не являются. И все же они проводят ток и позволяют проследить направление тока внутри прибора
3. Обозначение контактов на реле/ блоке управления и на релейной плате/ дополнительной релейной плате, например: 17/ 87 – на релейной плате
4. Номер места реле: обозначает место реле на релейной плате или дополнительной релейной плате
5. Поперечное сечение проводника, мм²
6. Цвет проводника соответствует цвету проводника в машине, здесь: зеленый/ белый
7. Обозначение деталей: по легенде находят, как называется условно обозначенный на схеме прибор (здесь – вентилятор охлаждающей жидкости)
8. Обозначенная деталь, условное обозначение которой находится в электроцепи выше

9. Номер электроцепи, для облегчения отыскания прибора в электросхеме
10. "Масса" автомобиля (общий провод системы электропитания)
11. Цифры в кружках обозначают место нахождения или расположения соединений с массой
12. Комбинация букв и цифр обозначает штекерные соединения, здесь Т4 – четырехконтактное штекерное соединение. Расшифровка обозначения штекерного соединения: Т14/12 – означает: 14 – контактное штекерное соединение, 12 – контакт №12 в соединении
13. Схемное обозначение: выключатель фонаря заднего хода
14. Цифры в квадратах обозначают: обрыв проводника и указывают, в какой цепи он продолжается
15. Комбинация букв и цифр на соединениях: указана занятость линии проводниками многоконтактных или отдельных штекерных соединений, например В15а – многоконтактное соединение В, контакт 15а.
16. Поле: обозначает релейную плату с предохранителями
