Фольксваген Транспортёр. Расшифровка цвета проводников



Фольксваген Транспортёр. Расшифровка цвета проводников

10.20.2. Расшифровка цвета проводников

ОБЩИЕ СВЕДЕНИЯ

Расшифровка цвета проводников

bl
синий
br
коричневый
желтый
gn
зеленый
gr
серый
rt
красный
sw
черный
ws
белый

Проводники, соединяющиеся друг с другом отдельными или многоконтактными разъемами, имеют к обозначению "Т" дополнительно комбинацию цифр. Например: Т2р – двухконтактный разъем, Т32/27 – 32 контактное штекерное соединение в месте контакта 27.

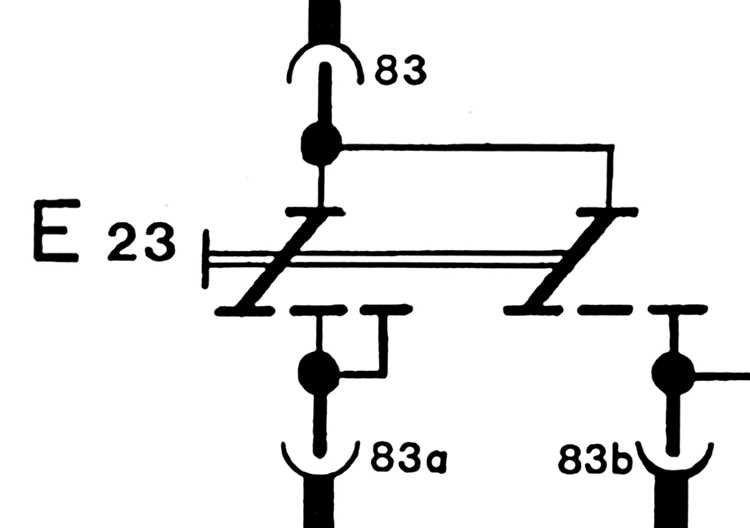

Двухступенчатый выключатель

10.20.2 Расшифровка цвета проводников Volkswagen Transporter

На электросхеме все потребители и выключатели указаны в нерабочем состоянии. Изменение течения тока после включения выключателя показано на примере двухступенчатого выключателя.

Если на выключателе Е23 будет включена первая ступень, то ток потечет с клеммы 83 через клемму 83а. Вторая перемычка двигает ступень дальше, но без включения какого-либо соединения. Только при воздействии на вторую ступень, движется вторая перемычка от внутреннего провода 83 к 83b и проводит ток через 83b дальше. При этом, благодаря внутреннему соединению в выключателе, ток в первой ступени выключателя есть и течет через клемму 83а.
