10.18.1. Снятие и установка стартера

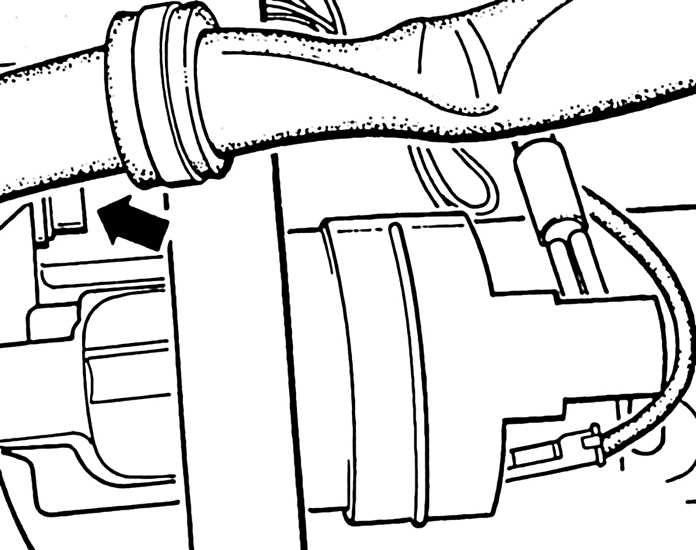

Защита (+) кабеля от аккумуляторной батареи к стартеру
|
|
Стрелкой указана защита кабеля. |

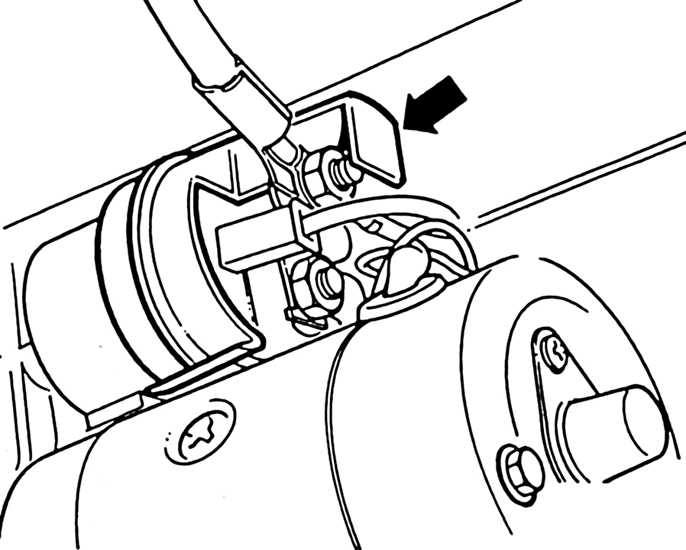

Крепление жгута проводов стартера
|
Крепление жгута проводов стартера указано
стрелкой. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключить зажигание. |
| 2. Отсоединить кабель массы (-)
от аккумуляторной батареи. |
Предупреждение
аккумуляторной батареи стирается память радиоприемника и электронных
блоков управления. Если радиоприемник закодирован, то перед отсоединением
аккумуляторной батареи записать радиокод. Без ввода защитного кода,
радиоприемник, после подсоединения аккумуляторной батареи, работать
не будет.
|
| 3. Установить машину на подставки. |
 |

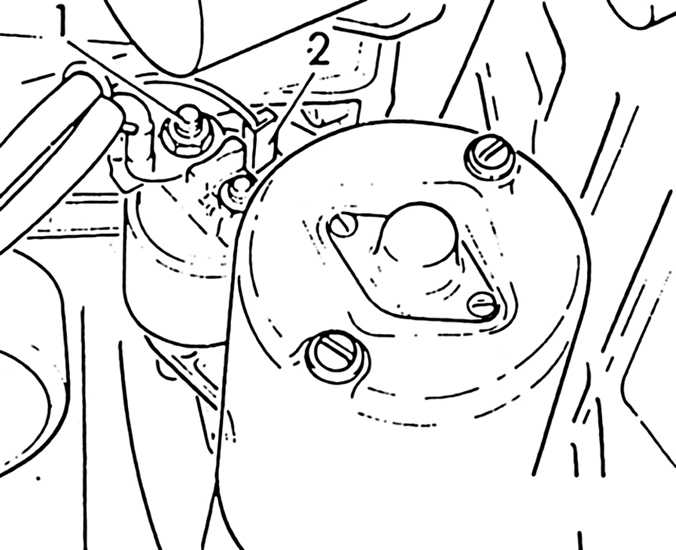

4. Отвинтить от клеммы 30 провод (1) аккумуляторной
батареи – стартер и стартер – генератор. Отсоединить клемму 50 (2)
к замку зажигания. |
 |

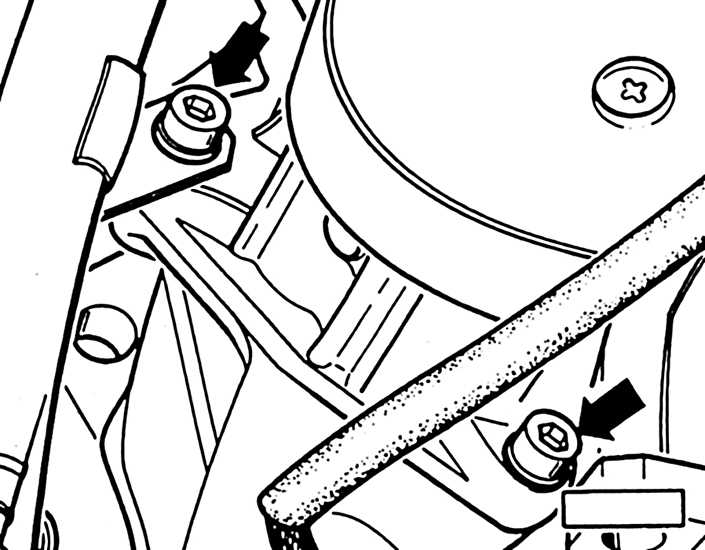

5. Отвинтить от коробки передач
винты крепления стартера (указаны стрелками). Для этого необходим
специальный ключ. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить стартер, затянуть 3 винта моментом
20 Н·м, но не очень сильно. |
| 2. Привинтить провод к клемме 30 моментом 15
Н·м. |
| 3. Подсоединить кабель к клемме 50. |
| 4. Надеть пластмассовую крышку. |
| 5. Подсоединить кабель массы (-)
к аккумуляторной батарее. |
Предупреждение
батарею подсоединять только при выключенном зажигании, в противном
случае возможен выход из строя блока управления системой впрыска.
|
| 6. Установить время на часах. |
| 7. Ввести в радиоприемник противоугонный
код. |
|
