10.15. Приборы управления

ОБЩИЕ СВЕДЕНИЯ

Указательные приборы

10.15 Приборы управления Volkswagen Transporter

Приборы управления могут быть сняты вперед после снятия козырька без щитка приборов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить кабель массы (-) от аккумуляторной батареи.

Предупреждение памяти радиоприемника стирается противоугонный код. Аккумуляторную батарею отсоединять только при выключенном зажигании. В противном случае выйдет из строя блок управления системой впрыска.

2. Снять козырек приборов (см. подраздел 10.19.8.1).

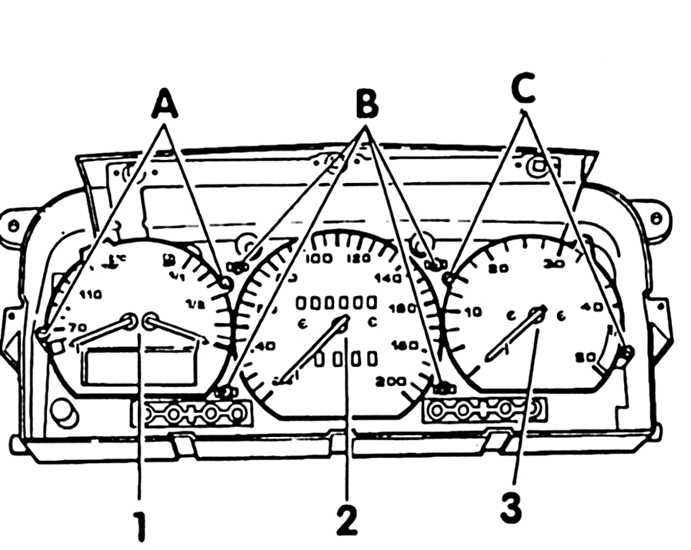

3. Приборы (1) и (3) просто вставлены и вынимаются из щитка вперед.

4. Если необходимо снять спидометр (2), снять валик спидометра за щитком приборов, сдавив при этом по бокам пластмассовое сцепление. Вывинтить винты (В) и вынуть спидометр.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить приборы, смотреть, чтобы штекеры на обратной стороне приборов точно вошли в штекерные контакты печатной платы.

2. Привинтить спидометр, подсоединить валик спидометра.

3. Установить козырек приборов.

4. Подсоединить кабель массы (-) к аккумуляторной батарее.

Предупреждение батарею подсоединять только при выключенном зажигании, в противном случае возможен выход из строя блока управления системой впрыска.

5. Установить время на часах.

6. Ввести в радиоприемник противоугонный код.
