| 1. Подсоединить светодиод к источнику постоянного
тока напряжением 1,8 В. Диод должен гореть. В установленном состоянии
(на щитке приборов) подключены предварительные сопротивления, которые
уменьшают напряжение аккумуляторной батареи (12 В) до 1,8 В. |
Предупреждение

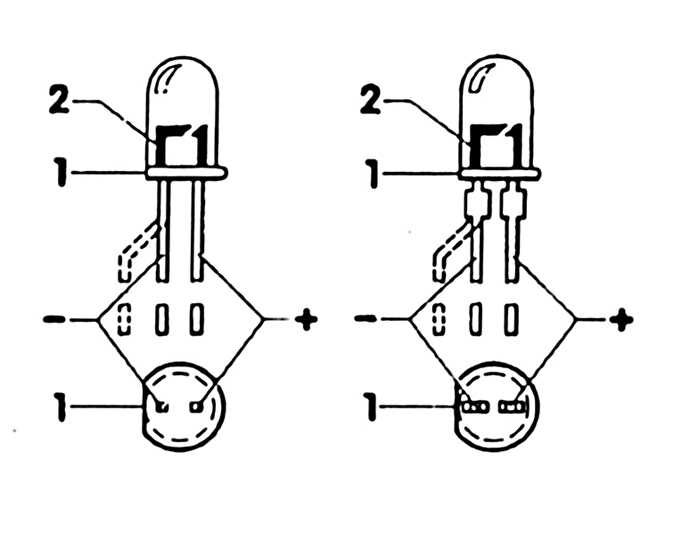

на правильную полярность. Минусовой полюс светодиода помечен фазой
(1) на корпусе диода и большим полюсом (2) в корпусе диода. У некоторых
диодов минусовое соединение дополнительно изогнуто.
|
| 2. На заводах для этой цели пользуются цифровым
мультиметром VW-1315А. Нажать одновременно на кнопки сопротивления
и напряжения. Красную клемму подсоединить к прямому, плюсовому соединению
диода, черную клемму к черному, изогнутому минусовому соединению.
Диод должен гореть, в противном случае его необходимо заменить. |
|
