10.11.1. Снятие и установка аккумуляторной батареи
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключить зажигание. |
|
2. Аккумуляторная батарея в моторном отсеке:

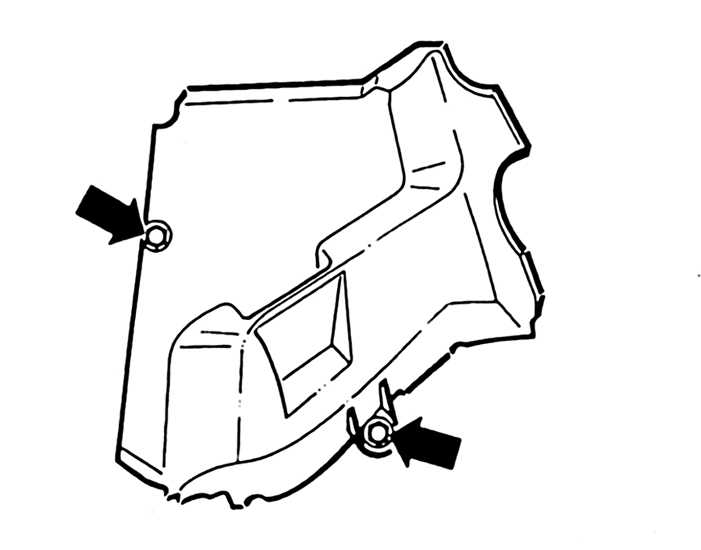

открыть крышку капота и отвинтить крышку обшивки аккумуляторной батареи
(крепление указано стрелками). |
 |

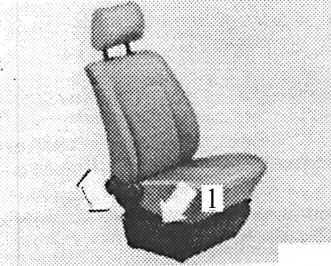

3. Снятие второй аккумуляторной батареи
под сидением водителя: сдвинуть сидение до конца вперед, для этого
потянуть за упор (1) наружу. При этом сидение скользит над упором
вперед и открывается доступ к аккумуляторной батарее сверху. |

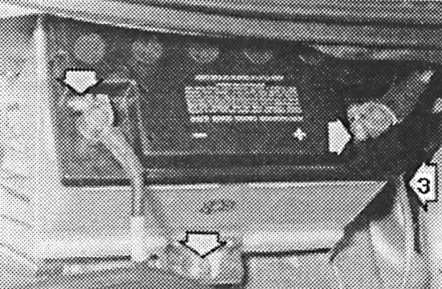

| 4. Отсоединить вначале провод массы
(-) от аккумуляторной батареи, затем положительный провод (+). |
 |
5. Если имеется, снять шланг
выпуска воздуха (3). |
| 6. Отвинтить стопорную пластину,
вынуть аккумуляторную батарею. |
Предупреждение
батареи содержат ядовитые субстанции, которые не должны попадать
в домашние отходы. Сдавать отработанные аккумуляторные батареи на
склад особых отходов. Местное и городское управление информировано
о ближайшем местонахождении приемного пункта.
|
|
Установка
Предупреждение
под сидением водителя имеет высоту 175 мм. Ее нельзя заменять на аккумуляторную
батарею высотой 190 мм.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой хорошенько до блеска зачистить
полюса аккумуляторной батареи. Для этого подходит бронзовая, металлическая
щетка. Для защиты от коррозии смазать оба полюса специальной смазкой
против окисления, например BOSCH-Polfett. |
| 2. Установить аккумуляторную батарею, закрепить
стопорную пластину моментом 25 Н·м. |
| 3. Подсоединить плюсовой провод к плюсовому
полюсу (+), затем минусовой провод к минусовому полюсу (-). |
Предупреждение
подсоединении аккумуляторной батареи возможны чувствительные повреждения
генератора и электрооборудования. При подсоединении аккумуляторной
батареи, зажигание должно быть выключено, в противном случае могут
быть повреждены электронные блоки управления.
|
| 4. Надеть шланг выпуска воздуха. |
| 5. Установить крышку и сидение водителя. |
| 6. Если требуется, вновь запрограммировать радиоприемник. |
| 7. Установить время. |
|
